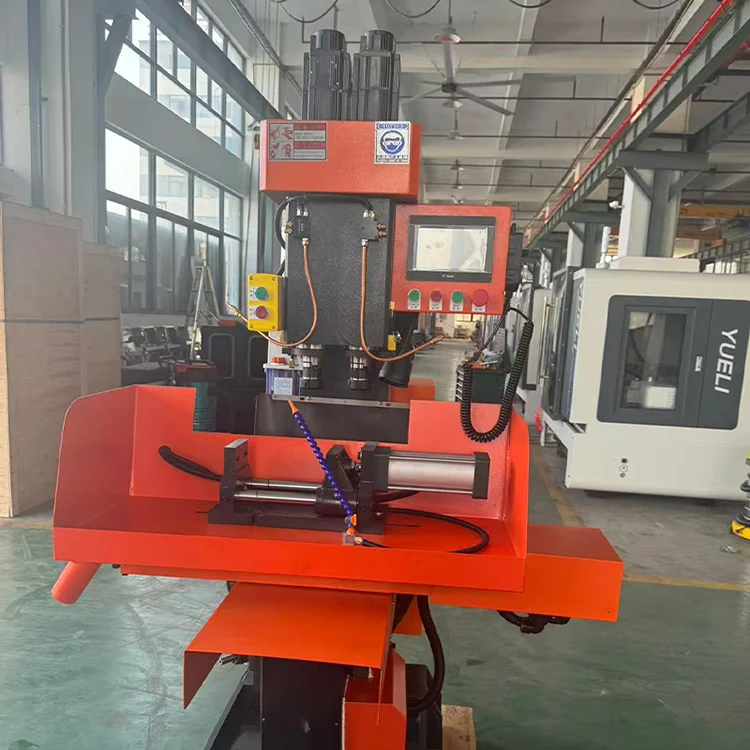

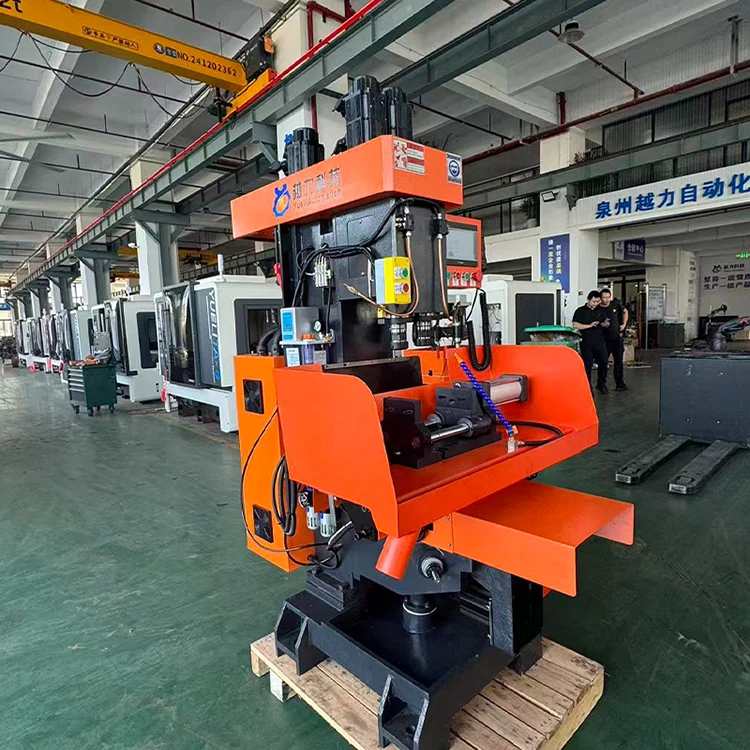

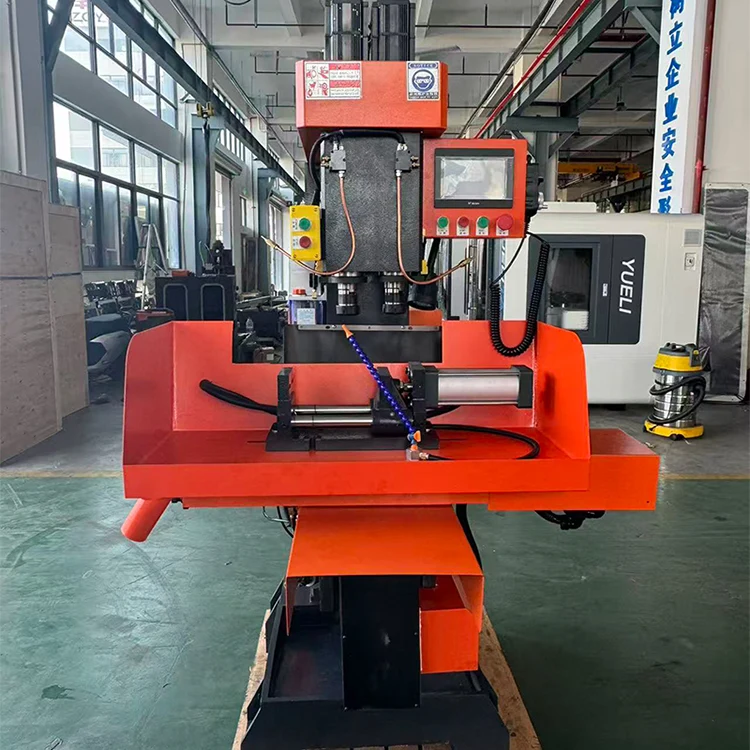

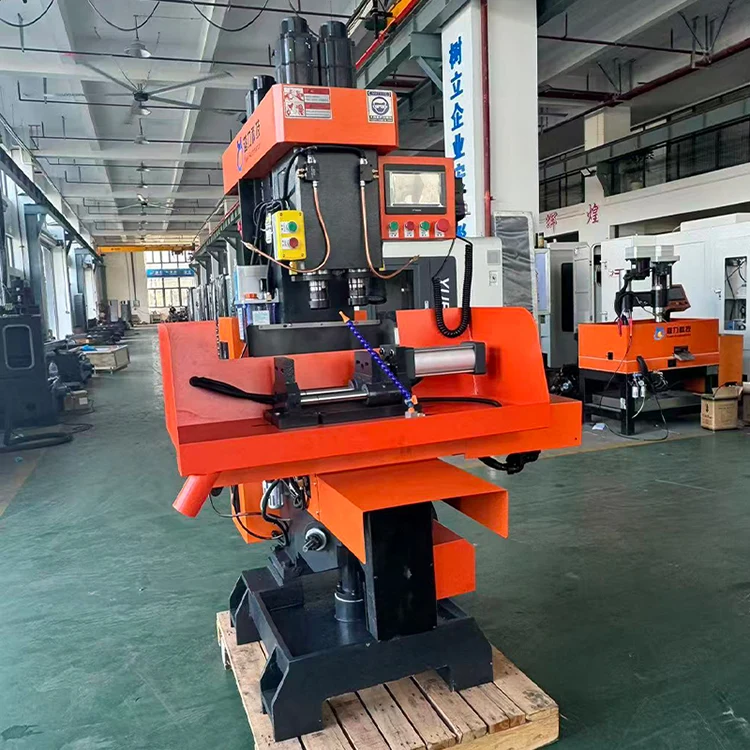

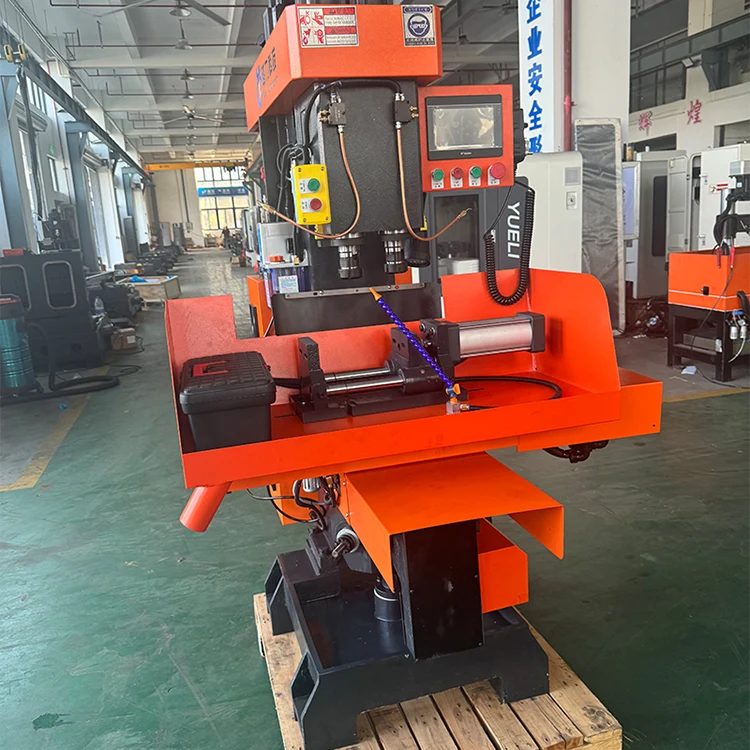

Vertikal Dual-Axis Compound Machine

Vertikal Dual-Axis Compound Machine (model internal ZSK4132X2B) diprodhuksi dening Quanzhou Yueli Automation Equipment Co., Ltd. Cocog kanggo produksi lan pangolahan produk pas lawang cilik nganti medium. Alat mesin nduweni tampilan sing mulus lan elegan, kanthi operasi sing prasaja lan intuisi lan pangaturan sing trep. Ngadopsi kontrol PLC, nduweni tingkat otomatisasi sing luwih dhuwur lan linuwih banget, sing nyuda intensitas tenaga kerja operator. Iku mbisakake siji operator kanggo ngatur macem-macem mesin lan serves minangka peralatan Processing dhuwur-efficiency lan anti-polusi becik.

Pambuka produk

Mesin Majemuk Sumbu Ganda Vertikal cocok kanggo produksi lan pangolahan produk pas lawang cilik nganti medium. Alat mesin nduweni tampilan sing mulus lan elegan, kanthi operasi sing prasaja lan intuisi lan pangaturan sing trep. Ngadopsi kontrol PLC, nduweni tingkat otomatisasi sing luwih dhuwur lan linuwih banget, sing nyuda intensitas tenaga kerja operator. Iku mbisakake siji operator kanggo ngatur macem-macem mesin lan serves minangka peralatan Processing dhuwur-efficiency lan anti-polusi becik.

· Tampilan sing mulus lan elegan kanthi operasi sing prasaja lan intuisi.

· Panyesuaian sing trep lan tingkat otomatisasi sing luwih dhuwur kanthi kontrol PLC.

· Linuwih banget kanthi intensitas tenaga kerja sing suda.

· Siji operator bisa ngatur macem-macem mesin.

Parameter Teknis Utama

Parameter teknis ing ngisor iki ditrapake kanggo Mesin Senyawa Sumbu Ganda Vertikal.

Struktur lan Karakteristik Mesin

Mesin Senyawa Sumbu Ganda Vertikal nduweni fitur struktural lan kinerja ing ngisor iki.

· Proses, pengeboran, reaming lan nutul akeh bagean bisa rampung bebarengan karo efisiensi dhuwur.

· Struktur awak kompak lan nduweni kaku sing apik.

· Poros utama digawe saka baja paduan sing bermutu tinggi, hardened lan diolah panas, lemah presisi, lan nduweni resistensi nyandhang dhuwur.

· Permukaan sing ngusapake ultrasonik dipateni lan nduweni piranti pelumasan kanggo njamin umur layanan permukaan sing geser.

· Meja kerja obah ngiwa lan nengen nganggo piranti wiwitan lan piranti posisi buffer, sing nduweni getaran cilik lan gerakan cepet.

· Pegangan nganggo jinis rod tarik, sing ora gampang tiba lan nduweni safety dhuwur.

Struktur lan Kinerja

Desain Mesin Senyawa Sumbu Ganda Vertikal nggunakake karakteristik struktural mesin panggilingan lan piranti wiwitan sing ndhukung, kanthi kaluwihan efisiensi pangolahan sing dhuwur, presisi sing stabil lan prosedur operasi sing prasaja.

· Panggantos sabuk lan struktur tensioning, gampang ngganti kacepetan lan ketegangan sabuk.

· Poros utama digerakake dening motor 4KW/4P liwat sabuk sinkron, kanthi efisiensi transmisi dhuwur lan gangguan swara.

· Mekanisme pemulihan otomatis spindle kiwa lan tengen bisa njaga spindle ing kahanan siap kanggo diproses, ngirit wektu lan ningkatake efisiensi kerja.

· Pegangan ngangkat bisa gampang diuripake kanggo nyadari ngangkat platform ngangkat.

· Meja kerja dilengkapi posisi buffer kanggo njamin posisi sing dipercaya lan akurasi sing stabil.

· Carriage tengah lan platform ngangkat dirancang karo mekanisme ngunci kanggo mesthekake posisi stabil saka workpiece, kang kondusif kanggo mesthekake akurasi Processing.

· Pneumatic piranti digunakake kanggo éling kontrol otomatis, linuwih apik, lan njamin efficiency dhuwur lan tliti dhuwur saka Processing.

Sistem Lubrication

Mesin Senyawa Sumbu Ganda Vertikal nggunakake sistem pelumasan otomatis pamindhahan positif. Jadwal pelumasan ing ngisor iki ditrapake.

Sistem Listrik

Mesin Senyawa Sumbu Ganda Vertikal nggunakake konfigurasi sistem listrik ing ngisor iki.

· Sistem CNC: Sunicon.

· Motor servo: Sunicon.

· Spindle servo: Teknologi Zhima.

· Kontaktor AC: Schneider.

· Relay: Omron.

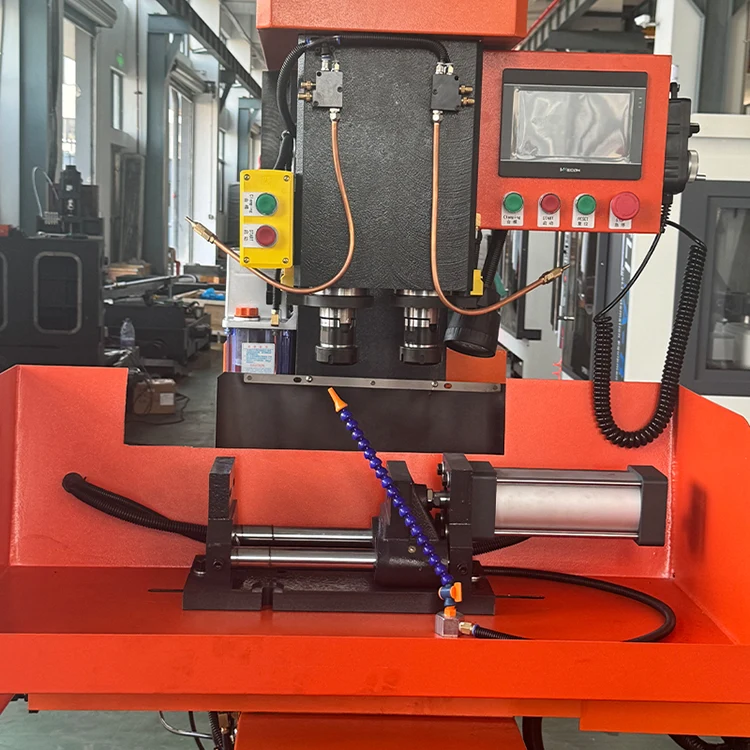

· Vise pneumatik: YUELI.

Pangreksan Safety

Mesin Senyawa Sumbu Ganda Vertikal tundhuk karo syarat teknis umum GB 15760-2004 kanggo proteksi safety alat mesin pemotong logam lan dilengkapi piranti safety lan tandha peringatan sing dibutuhake.

· Sumbu X nggunakake perisai logam lembaran baja tahan karat sing lengkap kanggo ngalangi cairan lan keripik kanthi efektif.

· Sumbu-Z nggunakake proteksi lembaran logam lan tutup teleskopik kanggo nambah umur layanan kanthi efektif.

· Sumbu X lan Z dilengkapi watesan hard lan alus kanggo nyegah malfungsi sing disebabake kesalahan operasional, kesalahan pemrograman, kegagalan drive, lsp.

· Desain listrik tundhuk karo standar listrik GB5226.1 kanthi proteksi arus luwih lan sirkuit cendhak.

· Kabinèt listrik nganggo desain tertutup kanthi penggemar aliran aksial kanggo boros panas.

· Sistem NC nduweni baterei sing dibangun; yen sistem kelangan daya, program mesin disimpen ora bakal ilang.

· Fungsi weker lan tombol mandeg darurat kanggo nyegah karusakan sing disebabake dening macem-macem kesalahan dadakan.

Aksesoris lan Dokumen Standar

Mesin Senyawa Sumbu Ganda Vertikal dilengkapi aksesoris lan dokumen ing ngisor iki.

Piranti kalebu:

· Kunci ganda 17-19, 12-14, 8-10, 22-24 (masing-masing 1)

· Saklar Jarak (2 lembar)

· Collet Φ20 (2 lembar)

· Kunci segi enam 1.5-10 (1 set)

Pitakonan sing Sering Ditakoni

Apa sistem CNC digunakake ing mesin senyawa dual-axis vertikal iki?

Mesin kasebut nggunakake sistem Sunicon CNC.

Apa taper spindle lan kapasitas pengeboran maksimum?

Spindle taper yaiku NT30. Dhiameter pengeboran maksimal yaiku 32mm kanggo bagean tembaga, lan diameter tapping maksimal yaiku M32.

Apa lelungan sumbu X, Y lan Z1/Z2?

Perjalanan sumbu X yaiku 320mm, lelungan sumbu Y yaiku 120mm, lan lelungan sumbu Z1 / Z2 yaiku 110mm.

Apa kacepetan spindle lan bobot mesin?

kacepetan Spindle kisaran saka 10 kanggo 3000 r / min karo kacepetan luwes. Bobot mesin yaiku 900kg.

Apa syarat total daya?

Total kapasitas sumber daya 7KW.
