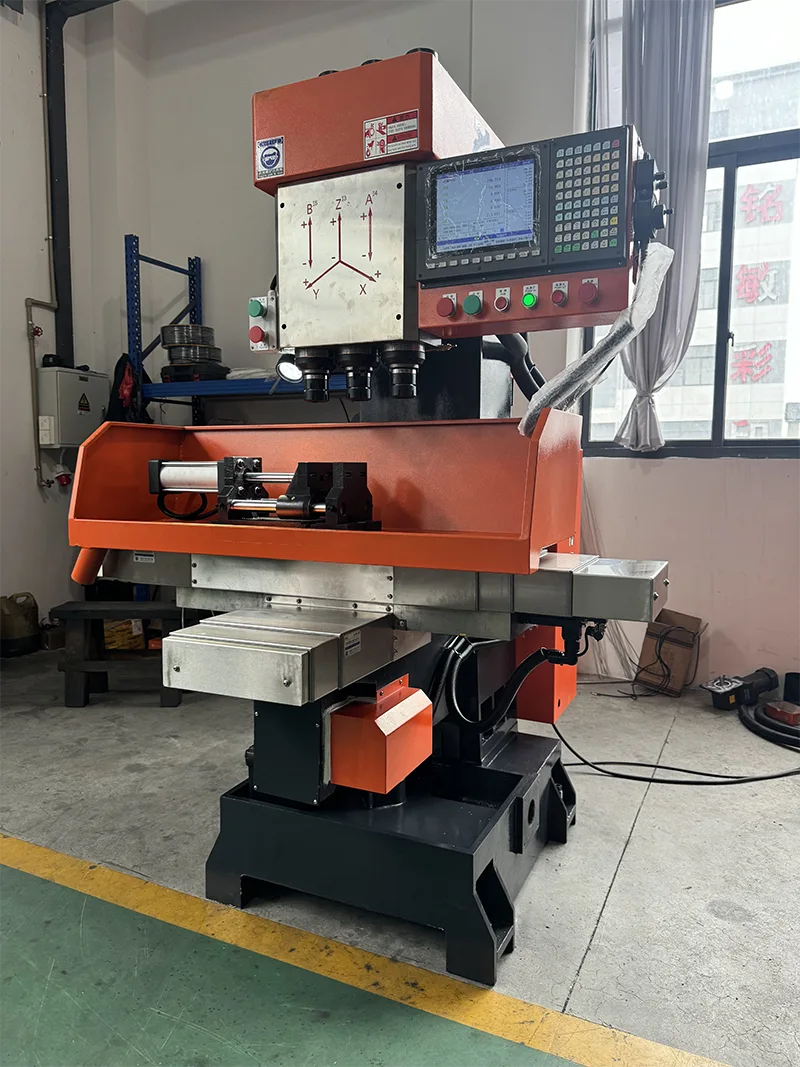

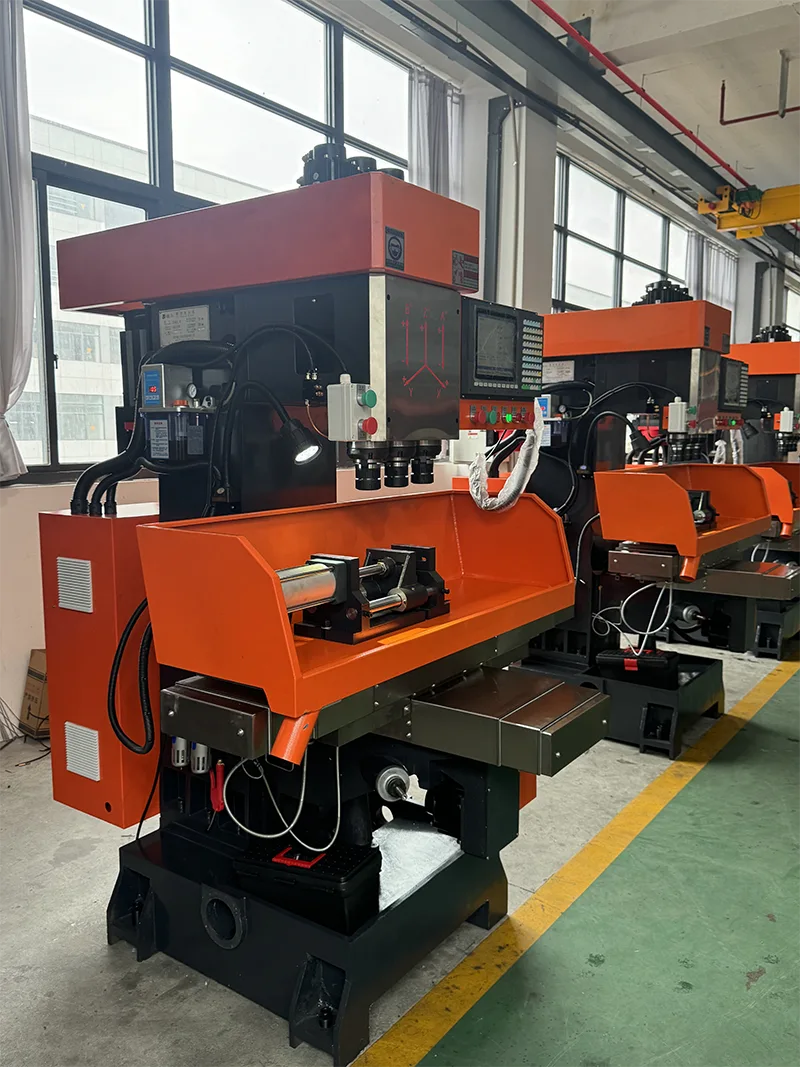

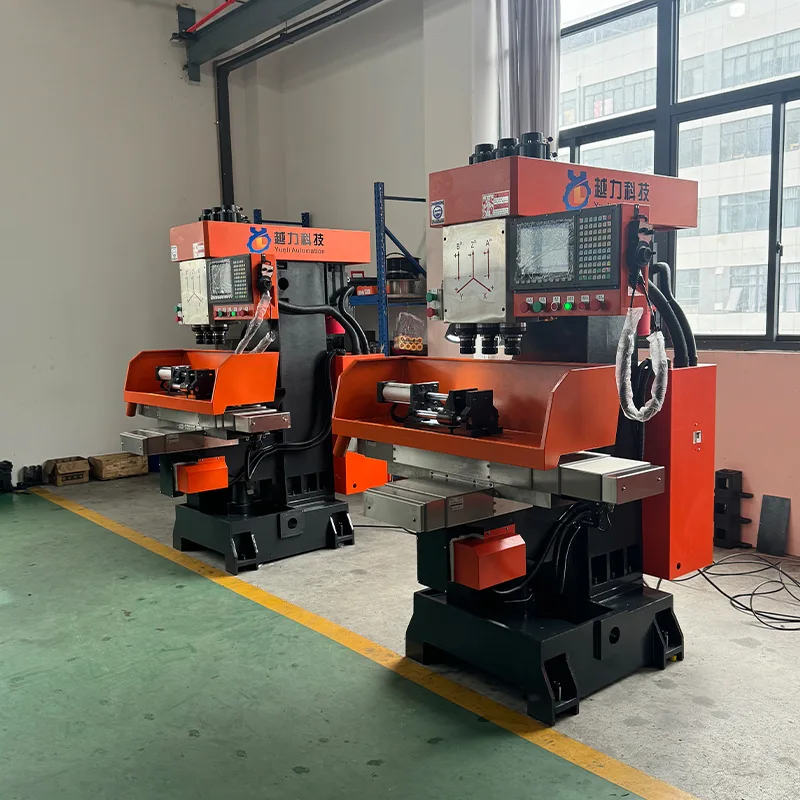

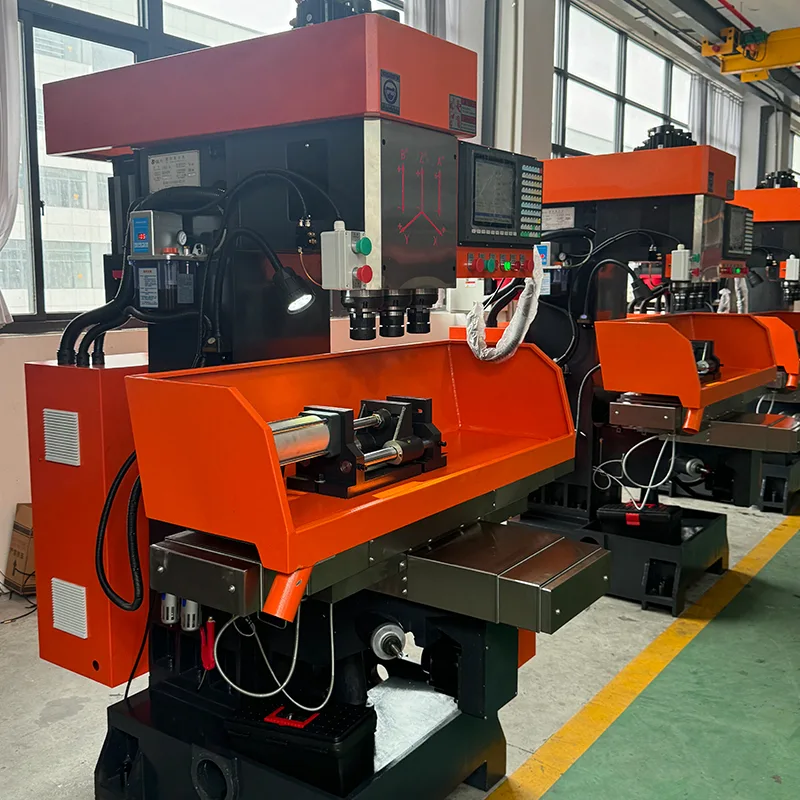

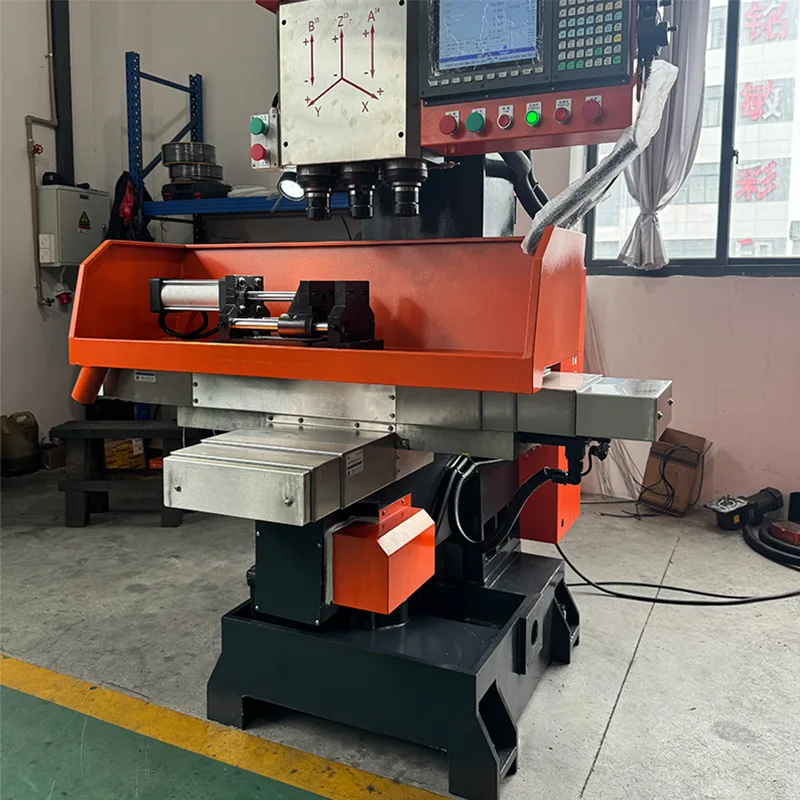

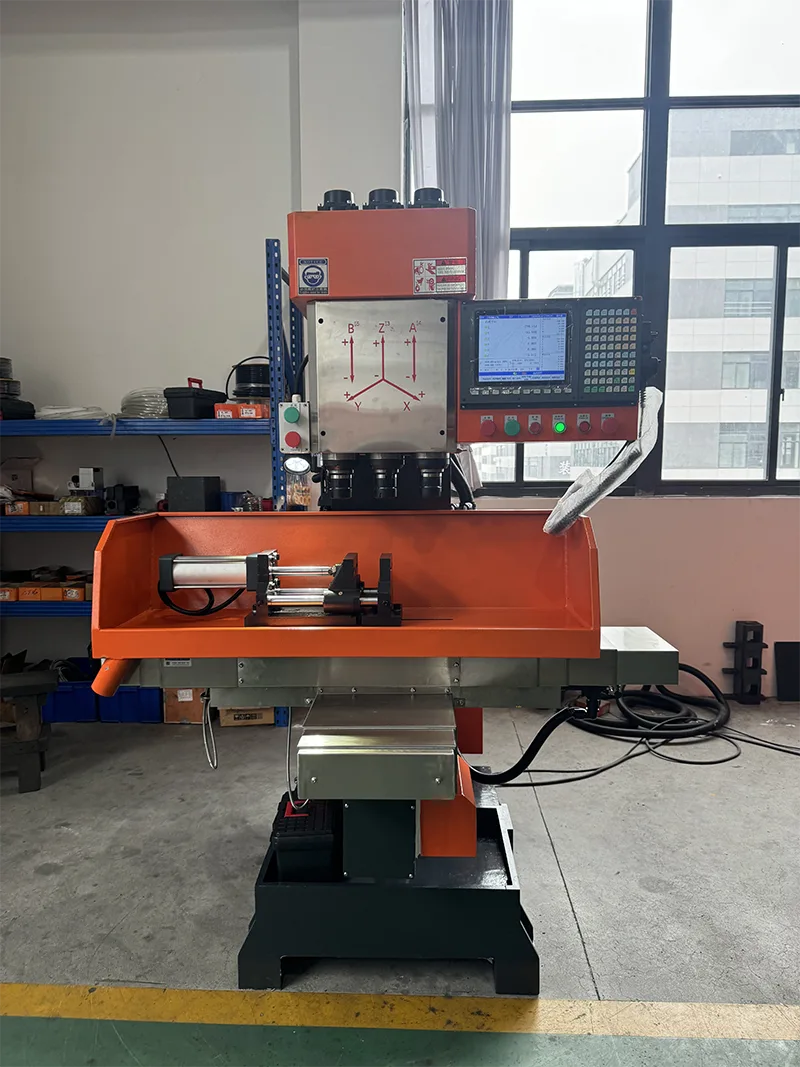

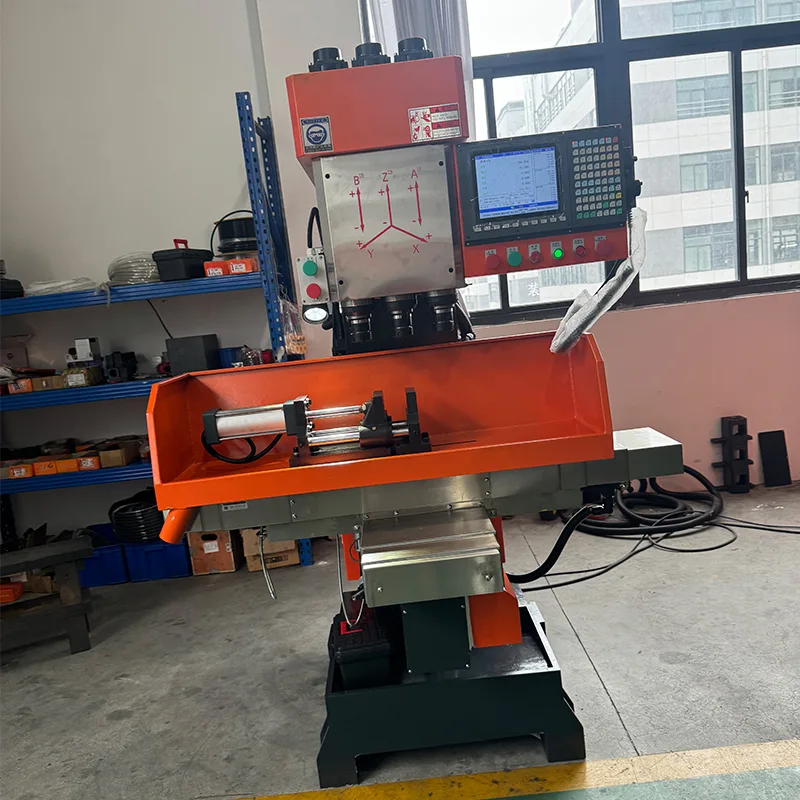

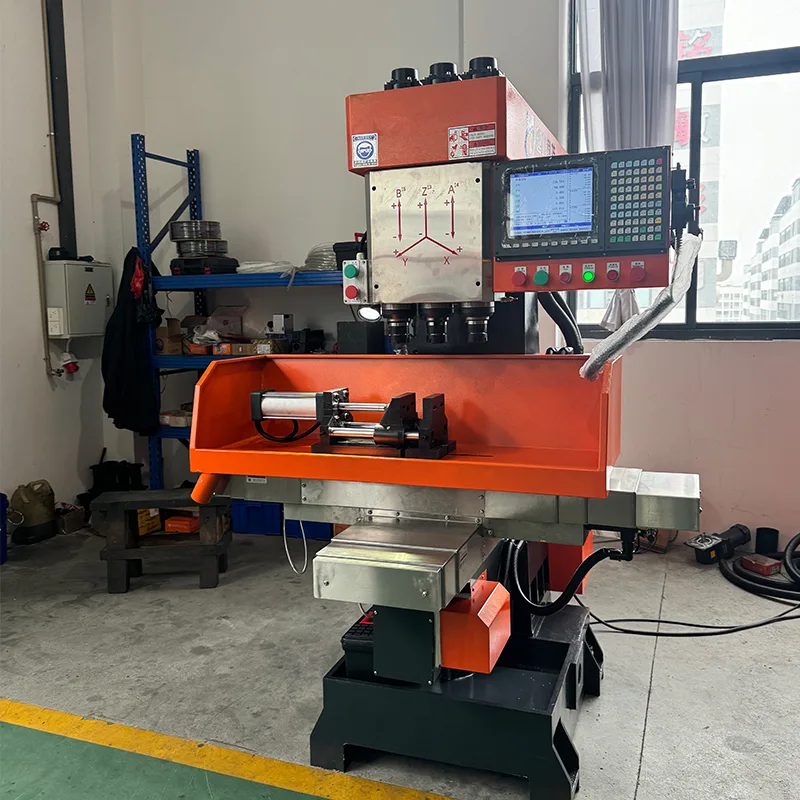

Vertikal CNC Tiga-Axis

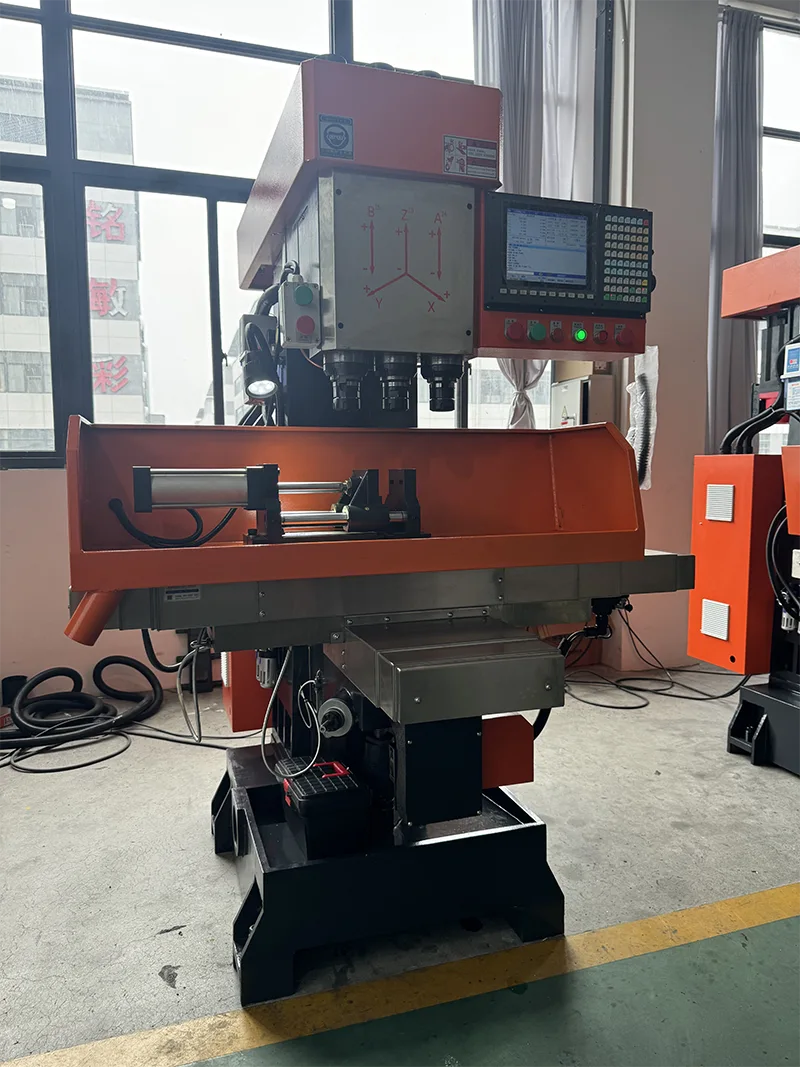

Vertikal CNC telung sumbu ZSK-4150X4 minangka produk diwasa perusahaan kita. Alat mesin iki ngrampungake masalah sing ngebor, reaming lan nutul ora bisa rampung bebarengan nalika ngolah akeh bagean. Pengeboran lengkap, reaming, chamfering lan tapping lan syarat liyane, iku peralatan mechanical becik kanggo entuk efisiensi dhuwur lan hemat energi. Mesin kasebut gampang dioperasi lan bisa dioperasikake kanthi bebas tanpa tenaga teknis khusus. Perusahaan wis nambah luwih saka sepuluh taun teknologi profesional lan kontrol kualitas sing ketat, lan wis layanan sawise-sales apik, kang uga ditampa dening pelanggan.

Pambuka produk

Vertikal CNC telung sumbu ZSK-4150X4 minangka produk diwasa perusahaan kita. Alat mesin iki ngrampungake masalah sing ngebor, reaming lan nutul ora bisa rampung bebarengan nalika ngolah akeh bagean.

· Rampung pengeboran, reaming, chamfering lan nunyuk ing siji operasi.

· Peralatan mekanik sing cocog kanggo entuk efisiensi dhuwur lan hemat energi.

· Gampang operate tanpa personel teknis khusus.

· Luwih saka sepuluh taun teknologi profesional lan kontrol kualitas sing ketat.

· Good layanan sawise-sales, uga ditampa dening pelanggan.

Fitur Utama

Vertikal CNC telung sumbu ZSK-4150X4 nduweni fitur ing ngisor iki.

· Processing nomer akeh bagean, pengeboran lan reaming, lan nunyuk rampung ing siji wektu, karo efficiency dhuwur.

· Fuselage kompak lan kaku.

· Batang utama digawe saka baja paduan sing bermutu tinggi, lan digawe keras lan diolah kanthi panas, kanthi tepat digiling. Wis resistance nyandhang dhuwur.

· Lumahing ngusapake wis quenched dening frekuensi supersonik. Wis piranti lubricating kanggo njamin urip layanan saka lumahing ngusapake.

· Gerakan kiwa lan tengen meja kerja nganggo piranti wiwitan lan piranti posisi buffer, sing nduweni getaran cilik lan gerakan cepet.

· Gagang piso nganggo jinis rod tarik, sing ora gampang tiba. Wis safety dhuwur.

Spesifikasi Teknis

Parameter teknis ing ngisor iki ditrapake kanggo vertikal CNC telung sumbu ZSK-4150X4.

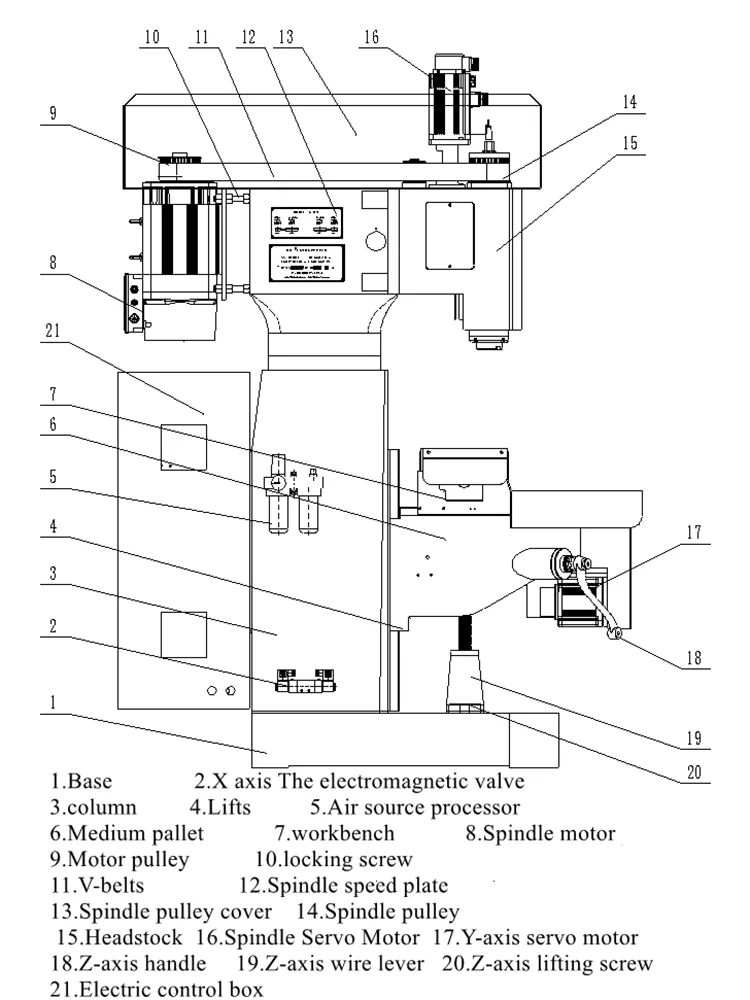

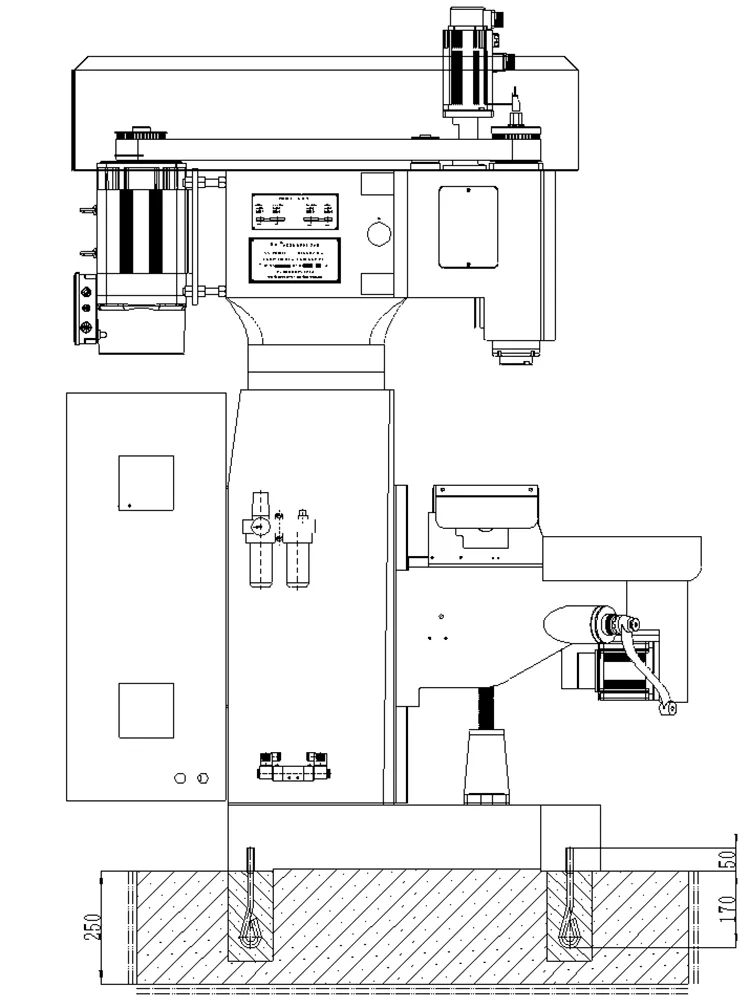

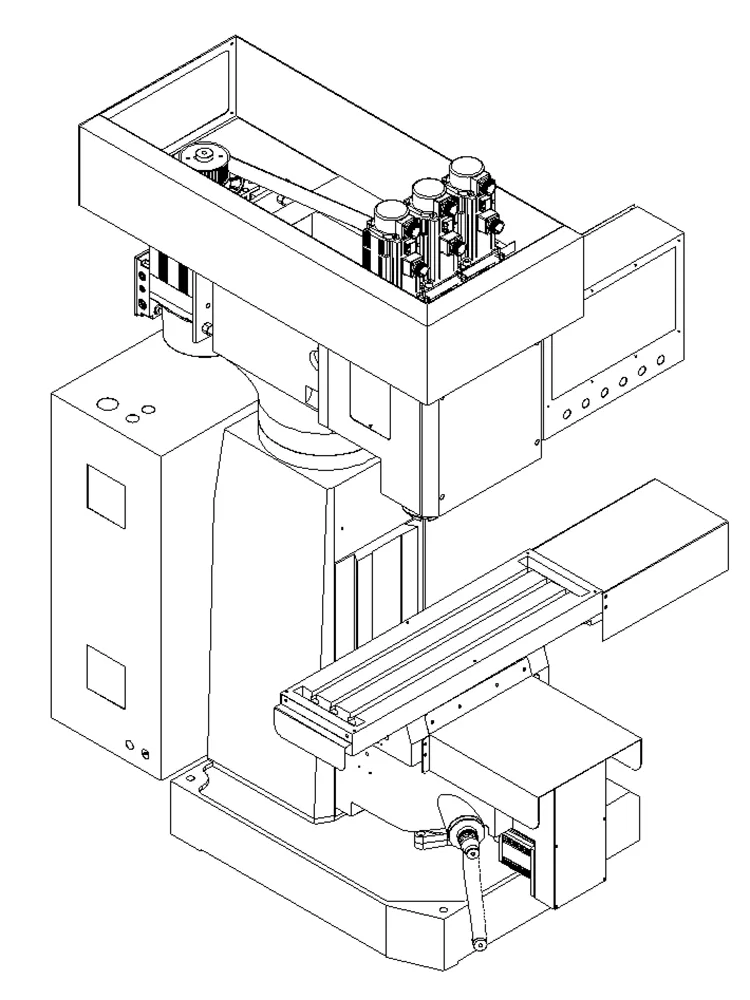

Mekanisme lan Kinerja Piranti Mesin

Desain vertikal CNC telung sumbu ZSK-4150X4 adopts karakteristik struktural mesin panggilingan lan piranti wiwitan ndhukung, kang nduweni kaluwihan saka efficiency Processing dhuwur, tliti stabil, lan tata cara operasi prasaja. Panggunaan PLC kanggo pangolahan kontrol logika bisa kanthi efektif ngindhari sirkuit cendhak busur sing disebabake ngoper maju lan mbalikke motor. Ing wektu sing padha, cara pemicu pulsa digunakake kanggo nyopir tutup solenoid supaya ora kedadeyan yen coil tutup solenoid diuripake nganti suwe, nyebabake koil kobong.

· Struktur: Pusat mesin prasaja. Kontrol program nggunakake sistem kontrol Taiwan Yitu kanthi fungsi deteksi kanggo ngindhari karusakan saka tunyuk utawa alat amarga katup solenoid utawa gagal silinder lenga. Dialog loropaken manungsa-mesin kanggo operasi sing gampang.

· Cocog kanggo pangolahan bagean gedhe lan medium. Clamping siji-wektu. Efisiensi dhuwur lan presisi sing apik.

· Mekanisme nutul ora perlu ngganti drive screw timbal. Pitch punika standar. Motor servo utama super-sinkron Beijing kanthi konversi frekuensi dhewe nambah kekasaran permukaan benang lan njamin akurasi.

· Riset independen lan pangembangan komponen kepala daya. Precision grinding. resistance nyandhang apik lan umur layanan dawa.

· Sistem Hust CNC bisa nyetel kacepetan feed miturut kabutuhan. Sawise nggunakake long-term, meneng timbal ageman metu, sistem duwe fungsi ganti rugi alat.

· Saben lumahing ngusapake motorized adopts piranti lubrication otomatis terpusat kanggo mesthekake urip layanan alat mesin.

· Gerakan meja geser sing didorong dening motor servo. Multiple koordinat bisa disetel kanthi digital. Akurasi posisi dhuwur. Getaran sing sithik. Respon cepet.

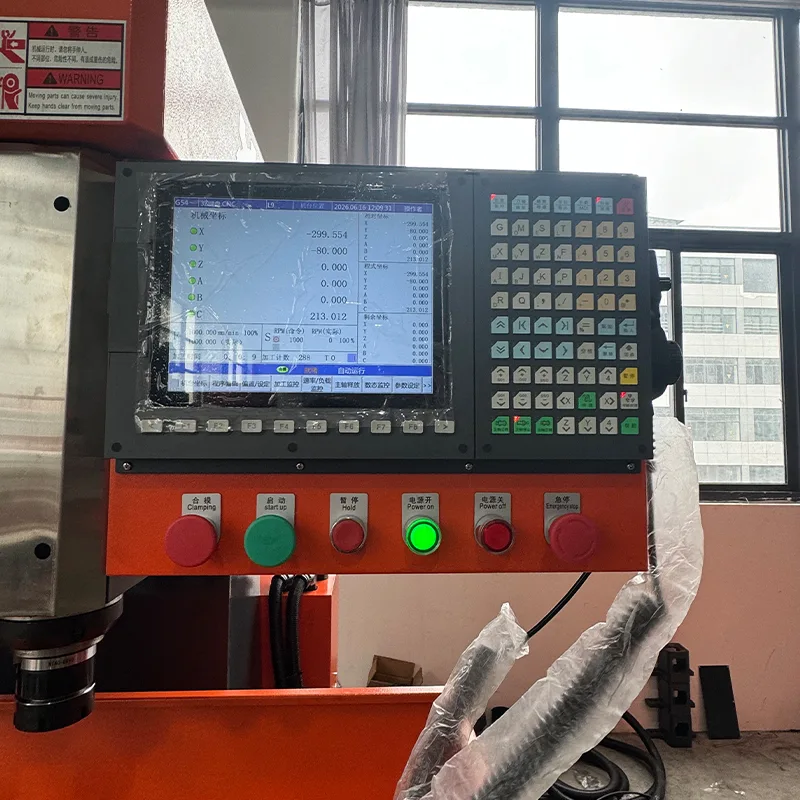

· Sajrone pangolahan, status workpiece ditampilake liwat layar tutul. Fungsi weker kanggo faults.

· Perlindhungan kanthi lengkap njamin keamanan pribadi lan nambah lingkungan pangolahan.

Sistem Listrik

Vertikal CNC telung sumbu ZSK-4150X4 nggunakake komponen listrik ing ngisor iki.

· Solenoid valve: Taiwan AirTAC. stabilitas apik. Tekanan udara ora bisa luwih murah tinimbang 0.5MPa.

· Kontaktor AC: Korean LS. stabilitas apik.

· Relay: Omron. stabilitas apik.

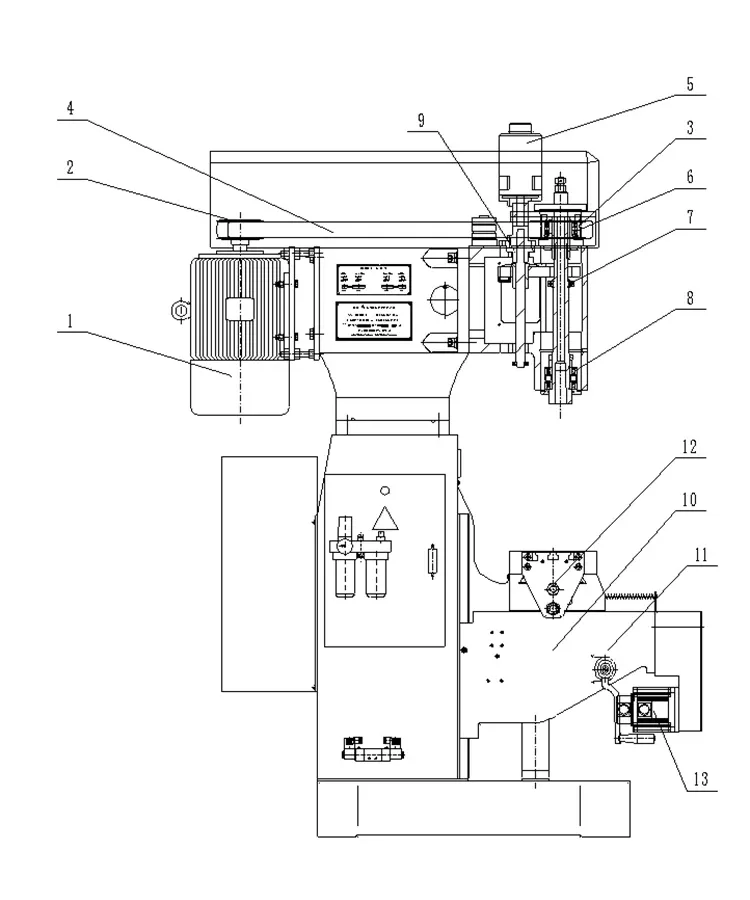

Sistem Transmisi

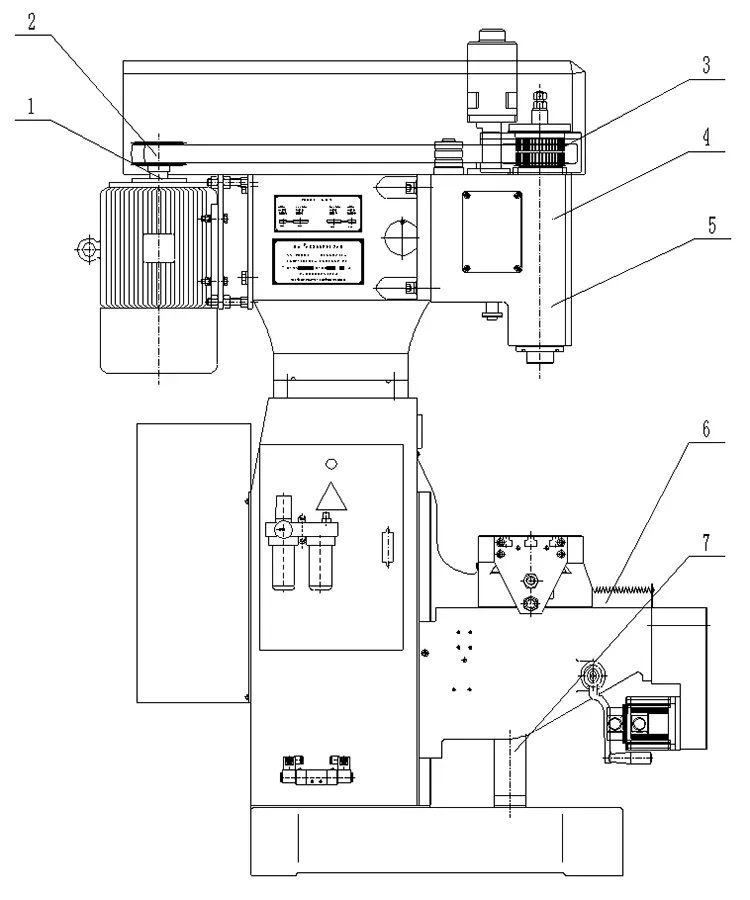

Vertikal CNC telung sumbu ZSK-4150X4 nggunakake komponen transmisi ing ngisor iki.

Sistem Lubrication

Lengan kumparan lan lumahing ril panuntun dilumuri nganggo pompa pelumasan manual, sing nggawe operasi luwih gampang lan luwih lengkap, njamin umur layanan permukaan pelumas.

Pancegahan Operasi lan Pangolahan

Pancegahan ing ngisor iki saka manual operasi saka vertikal CNC telung sumbu ZSK-4150X4.

· Waca manual operasi lan dokumen sing dilampirake sadurunge operasi.

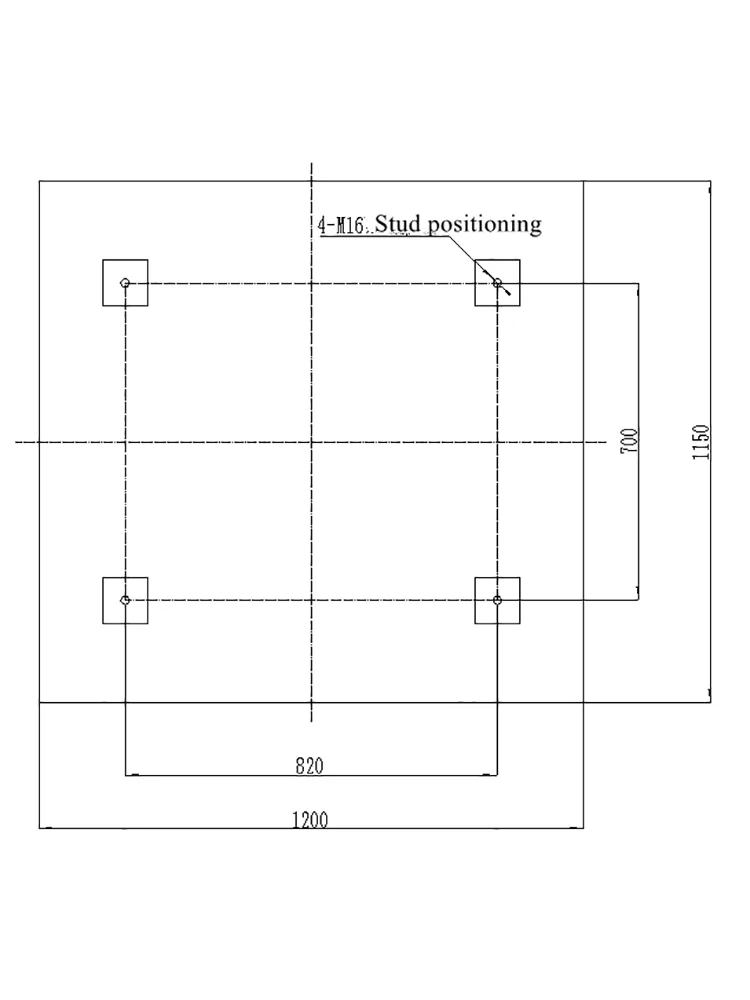

· Sumber daya: telung fase papat kabel, kapasitas 7KW, kabel terisolasi salib-bagean ora kurang saka 4mm² (tembaga).

· Aja nginstal cedhak sumber panas, suhu dhuwur utawa wilayah bledug.

· Tambah lenga kanggo garis tandha lenga sadurunge digunakake pisanan sawise unpacking.

· Pompa pendingin ora bisa mlaku tanpa cairan.

· Aja nuduhake kothak daya karo mesin las listrik utawa peralatan frekuensi dhuwur / medium.

· Kabel lemah kudu disambungake menyang standar. Potongan silang ora kurang saka 2,5mm².

· Sawise daya urip, gunakake test pen kanggo mriksa njaba mesin ora listrik sadurunge test run.

· Miwiti motor pompa oli miturut manual. Priksa manawa pompa lenga dibalik.

· Ngalih jarak wis diatur lan tetep. Pangaturan cilik diijini. Owah-owahan utama konsultasi layanan sawise-sales.

· Parameter inverter disetel sadurunge pabrik. Pangguna ora diijini nyetel kanthi kapisah.

· Aja menet tombol "manual" kanthi cepet lan kerep kanggo ngindhari weker konverter.

· Nalika ngganti alat utawa nyetel sabuk drive, mateni sumber daya external.

· Terminal grounding kuning-ijo kudu grounding. Aja nyambungake garis fase menyang terminal netral (N).

· Aja milih operasi kakehan. Gunakake alat sing cocog, jumlah potong, tingkat feed.

· Kunci saklar ing kothak kontrol listrik. Pateni daya lan kunci nalika mriksa pangopènan.

Pitakonan sing Sering Ditakoni

Apa taper kumparan mesin iki?

Taper spindle saka Vertikal CNC telung sumbu ZSK-4150X4 yaiku MT4.

Apa diameteripun bolongan maksimum sing bisa machined?

Ing diameteripun bolongan maksimum Ф50mm nalika Processing bagean tembaga karo 4 nglereni sudhut lan feed saben revolusi 0.16mm / r.

Apa diameter tunyuk maksimum?

Dhiameter nutul maksimum yaiku Ф50mm kanggo ngolah bagean tembaga. Apa lelungan sumbu X, Y lan Z? Lelungan sumbu X yaiku 400mm, lelungan sumbu Y yaiku 250mm, lan lelungan sumbu Z yaiku 320mm.

Apa rentang kacepetan spindle?

Kacepetan spindle sumbu Z1 lan Z2 yaiku 619 nganti 1420 r / min kanthi kontrol servo.

Apa daya motor spindle lan bobot mesin total?

Daya motor servo spindle yaiku 5.5KW ing 380V, lan bobot net mesin yaiku 2500KG.

Sistem kontrol apa sing digunakake mesin iki?

Mesin kasebut nggunakake sistem kontrol Taiwan Yitu kanthi dialog loropaken manungsa-mesin supaya gampang dioperasi.
