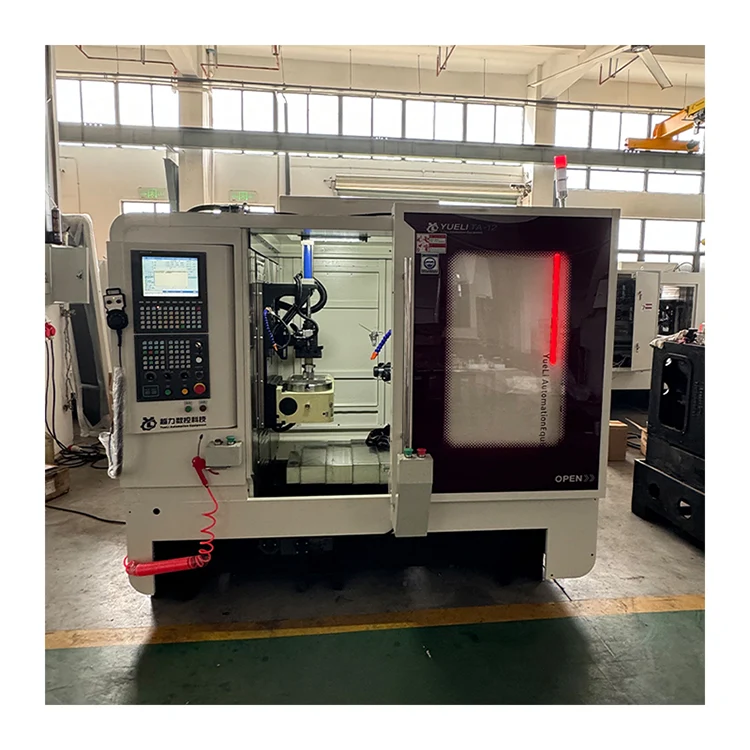

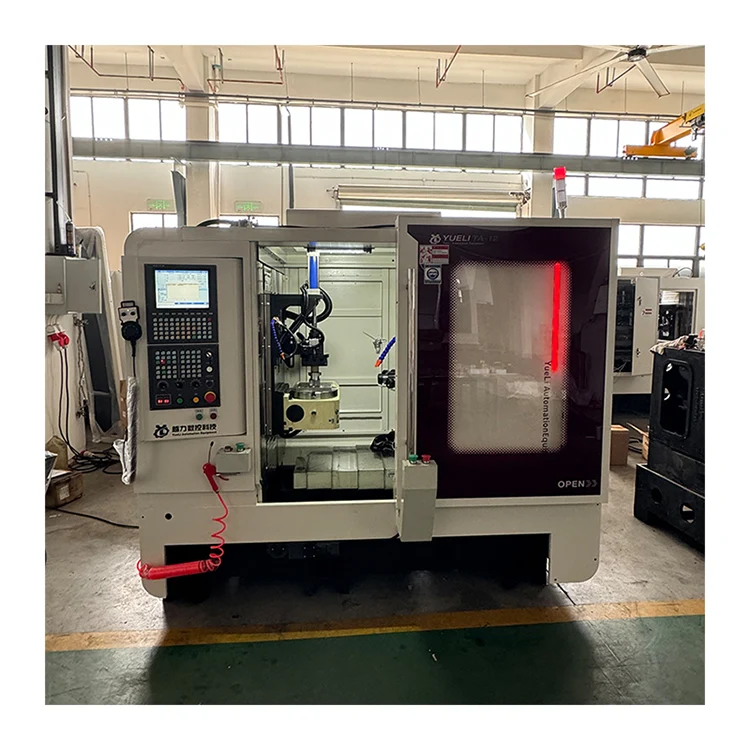

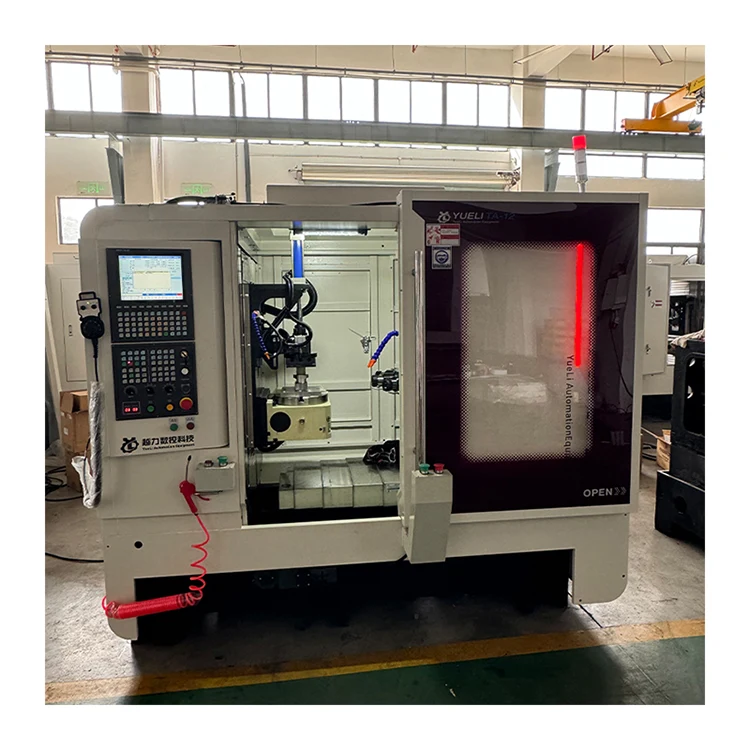

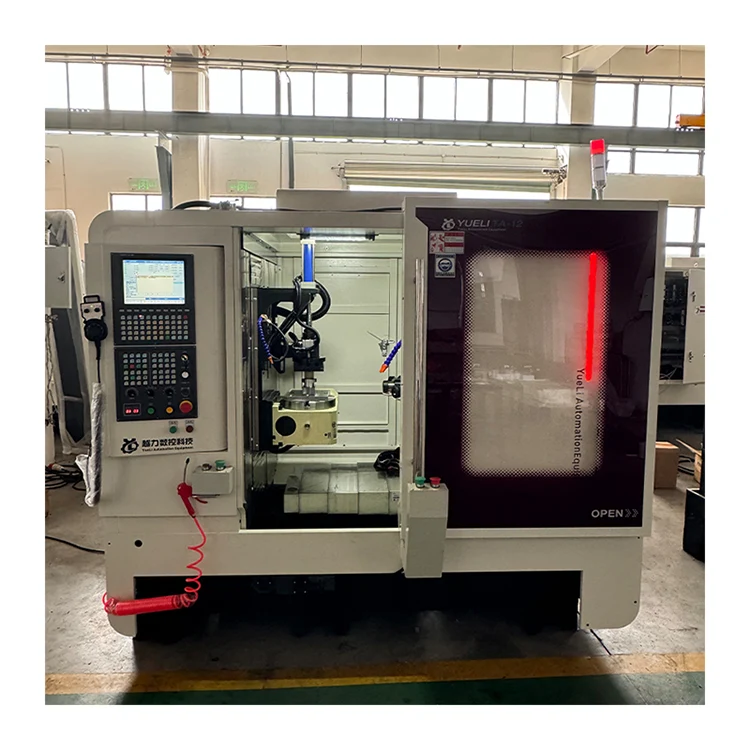

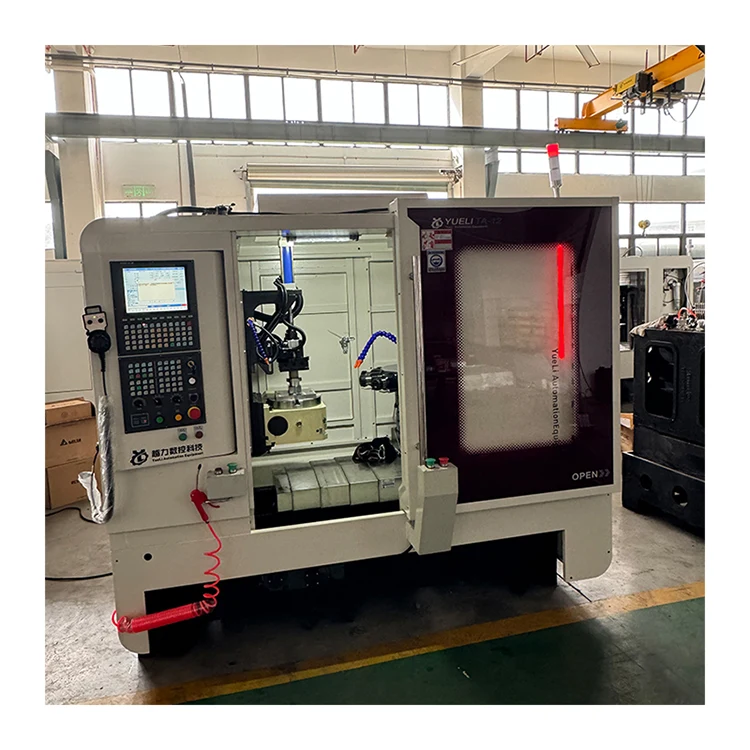

Horizontal 12-Spindle CNC Turret Machine

Mesin Turret CNC Horizontal 12-Spindle Yueli (model internal TA-12) yaiku mesin turret CNC horisontal kanthi 12 spindle. Dilengkapi sistem Hust CNC, turret rotary 12 stasiun, motor spindle 5.5KW-7.5KW, antarmuka spindle ER40. Bobot net mesin yaiku 3500KG.

Kirim Pitakonan

Deskripsi Produk

Mesin Turret CNC 12-Spindle Horizontal (model internal TA-12) diprodhuksi dening Quanzhou Yueli Automation Equipment Co., Ltd. Cocog kanggo produksi lan pangolahan batch volume gedhe lan medium. Mesin kasebut nduweni tampilan sing mulus lan loman, operasi sing prasaja lan intuisi, lan pangaturan sing trep. Kanthi kontrol CNC, nawakake otomatisasi sing luwih dhuwur, linuwih apik, lan nyuda intensitas tenaga kerja, ngidini siji wong bisa ngoperasikake lan ngatur macem-macem mesin. Produk iki minangka peralatan pangolahan anti-polusi efisiensi dhuwur sing cocog.

Pambuka produk

Mesin Turret CNC 12-Spindle Horizontal cocok kanggo produksi lan pangolahan batch volume gedhe lan medium. Penampilan mesin kasebut lancar lan loman, operasi kasebut gampang lan intuisi, lan pangaturan kasebut trep. Kontrol CNC diadopsi, tingkat otomatisasi luwih dhuwur, linuwih apik, intensitas tenaga kerja operator dikurangi, lan operasi lan manajemen siji wong lan sawetara mesin bisa diwujudake.

Parameter Konfigurasi Teknis

Komponen lan spesifikasi ing ngisor iki ditrapake kanggo Mesin Turret CNC Horizontal 12-Spindle.

Ora.	Komponen	Spesifikasi	Qty	Merk
1	Pedestal	HT250, sawise reheating lan perawatan tuwa	1	Yueli
2	Kolom	HT250, sawise reheating lan perawatan tuwa	1	Yueli
3	Sumbu kaping 4	HT250, sawise reheating lan perawatan tuwa	1	Yueli
4	Meja kerja	HT250, sawise reheating lan perawatan tuwa	1	Yueli
5	Spindle bantalan		8	C&U
6	Motor servo sumbu X	2.0KW, max stroke 350mm, max kacepetan 30m/min	1
	sekrup bal sumbu X	R32 10	1
	Panduan linier sumbu X	RGH30HA	2
7	motor servo sumbu Y	1.5KW, maks stroke 400mm, max kacepetan 30m/min	1
	meneng bal sumbu Y	R32 10	1
	Pandhuan linear sumbu Y	RGH30HA	2
8	Z axis servo motor	3.0KW, max stroke 300mm, max kacepetan 30m/min	1
	meneng bal sumbu Z	R32 10	1
	Pandhuan linear sumbu Z	RGH30HA	2
9	Ukuran meja kerja	300 × 300 mm	1

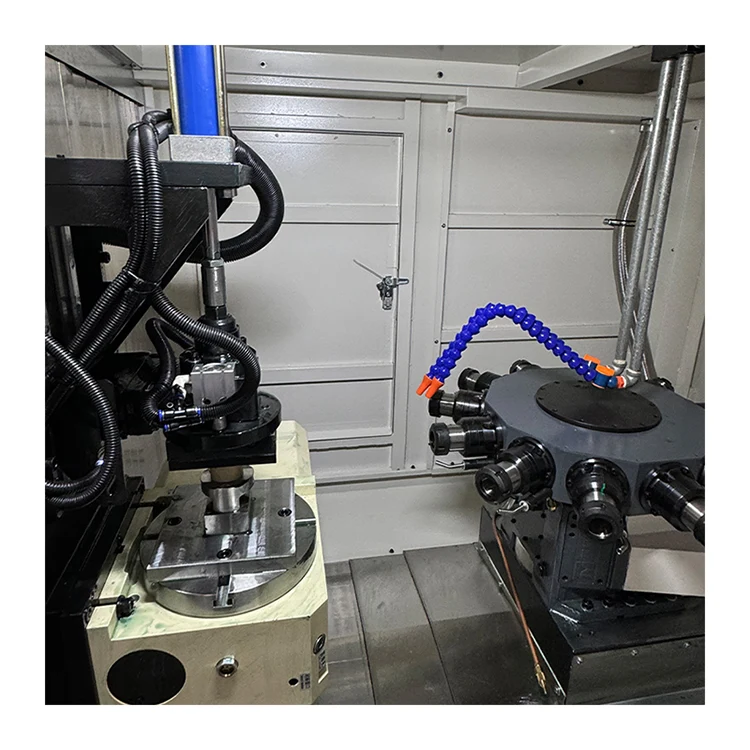

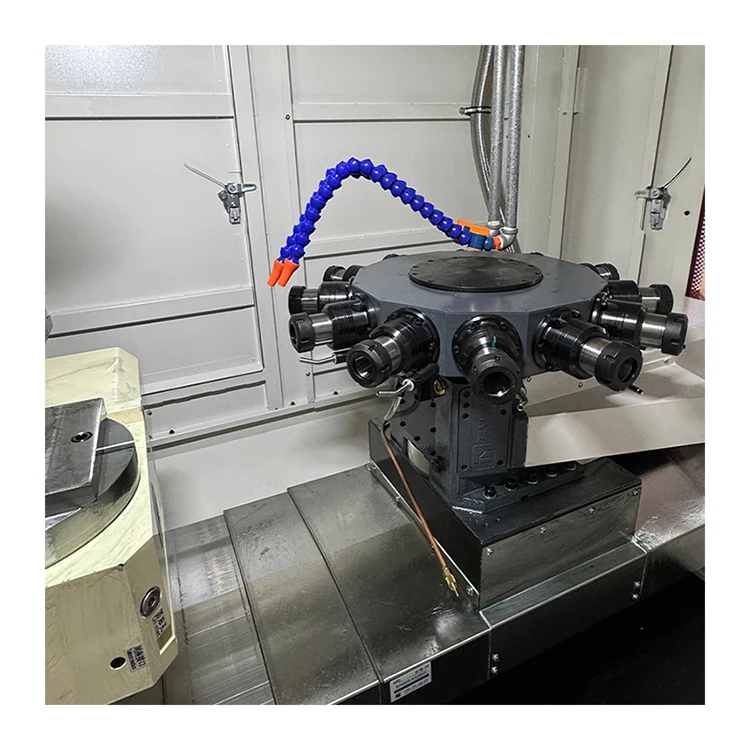

10	Turret Rotary	12 kumparan	1
11	Daya motor spindle servo	5.5KW-7.5KW		Opsional
12	Revolusi spindle	0-3000 rpm
13	Antarmuka spindle	ER40
14	Kapasitas pengeboran (tembaga liwat bolongan)	Ф60 mm
15	Max tapping (tembaga)	50 × 3 mm
16	Spindle turret alat ngganti wektu	0,8 detik / 180°
17	Alat ganti motor	750W		pangowahan alat Servo
18	Diameter alat maksimal	120 mm
19	Puter sumbu kaping 4	YT200R
20	Ukuran (L × W × H)	2200 × 1765 × 1922 mm		Kanthi tutup sheet metal
21	bobot net	3500KG
22	Panjang alat maksimal (wajah mburi spindle)	200 mm
23	tameng	Penutup teleskopik stainless steel
24	Sistem CNC	Hust	1	Taiwan
25	Sistem hidrolik	Phoenix	1	Taiwan
26	Sistem mbusak chip	Ngilangi chip spiral	1
27	Servo motor	Hust	5
	Spindle servo	Alpha 5.5KW	1
	Sistem kontrol elektronik	Kontaktor Shihlin, relay Omron, pasokan listrik Mingwei	1 atur
	Ngalih udara			Shihlin
	Kontaktor			ABB
	Relay termal			ABB
	Tombol			Schneider
	Ngalih daya			Delta
	Komponen pneumatik			Taiwan AirTAC

Parameter Teknis Utama

Parameter teknis ing ngisor iki ditrapake kanggo Mesin Turret CNC 12-Spindle Horizontal.

Ora.	kategori	Spesifikasi	Cathetan
1	Max stroke sumbu X	350 mm
2	Maks stroke sumbu Y	400 mm
3	Max stroke sumbu Z	300 mm
4	X/Y/Z kacepetan obah paling cepet	30 m/min
5	Jumlah sumbu spindle	12 kumparan
6	Max diameteripun ngebur	60 mm	Tembaga
7	Diameter tunyuk maksimal	M50 × 3 mm
8	Revolusi spindle	0-3000 rpm
9	Akurasi posisi bolongan	0,008 mm
10	Baleni akurasi posisi	0,008 mm
11	Dimensi mesin	2200 × 1765 × 1922 mm
12	Bobot mesin	3500KG
13	sistem CNC	Hust
14	Sistem hidrolik	Phoenix
15	Sistem mbusak chip	Ngilangi chip spiral
16	Ball meneng / Linear geser	Taiwan Hiwin
17	Servo motor	Hust
18	Spindle servo	Alpha
19	Kontaktor AC	Siemens
20	Relay	Omron
21	Vise hidrolik	Yueli

Struktur lan Kinerja Mesin

Mesin Turret CNC Horizontal 12-Spindle nduweni fitur struktural lan kinerja ing ngisor iki.

· Pusat mesin prasaja. Kontrol program nggunakake sistem kontrol Taiwan Hust kanthi fungsi deteksi supaya ora ngrusak tunyuk utawa alat amarga katup solenoid utawa gagal silinder. Dialog loropaken manungsa-mesin kanggo operasi sing gampang.

· Cocog kanggo pangolahan bagean gedhe lan medium. Siji-wektu clamping rampung. Efisiensi dhuwur lan presisi sing apik.

· Mekanisme nutul ora perlu ngganti drive sekrup timbal. Pitch punika standar. Motor servo utama Beijing CTB kanthi konversi frekuensi dhewe nambah kekasaran permukaan benang lan njamin akurasi.

· Riset lan pangembangan independen komponen kepala daya. Precision grinding. resistance nyandhang apik. urip dawa layanan.

· Sistem Hust CNC ngidini nyetel kacepetan feed miturut kabutuhan. Sawise nggunakake long-term, meneng timbal ageman metu, sistem duwe fungsi ganti rugi alat.

· Saben lumahing geser bermotor nggunakake piranti pelumasan otomatis terpusat kanggo njamin umur layanan alat mesin.

· Gerakan meja geser sing digerakake dening motor servo. Multiple koordinat bisa disetel kanthi digital. Akurasi posisi dhuwur. Getaran sing sithik. Respon cepet.

· Sajrone pangolahan, status benda kerja ditampilake ing layar tutul. Fungsi weker kanggo faults.

· Perlindhungan sing ditutup kanthi lengkap njamin keamanan pribadi lan nambah lingkungan pangolahan.

Komponen Struktur Utama

Mesin Turret CNC Horizontal 12-Spindle dumadi saka komponen struktur utama ing ngisor iki.

· Kolom: 1 set

· Sumbu kaping 4: 1 set

· Dasar: 1 set

· Sistem elektronik: 1 set

· Vise hidrolik: 1 set

· Sistem mbusak chip: 1 set

Sistem Listrik

Mesin Turret CNC Horizontal 12-Spindle nggunakake komponen listrik ing ngisor iki.

· Solenoid valve: Taiwan AirTAC. stabilitas apik. Tekanan udara ora bisa luwih murah tinimbang 0.5MPa.

· Kontaktor AC: Schneider. stabilitas apik.

· Relay: Omron. stabilitas apik.

Sistem Lubrication

Saben kepala daya saka Mesin Turret CNC Horizontal 12-Spindle dilumasi nganggo mentega, sing gampang digunakake lan dioperasikake, njamin umur layanan permukaan pelumas.

Ora.	Komponen	Minyak Pelumas	Siklus Lubrication
1	Lubrication otomatis	30 # lenga mesin	Ora bisa luwih murah tinimbang permukaan standar
2	Lumahing geser	30 # lenga mesin	Nyetel yen perlu
3	bantalan	ZL-2 Lithium Grease
4	Minyak hidrolik	46 # lenga hidrolik anti-wear

Aksesoris lan Dokumen Standar

Mesin Turret CNC Horizontal 12-Spindle dilengkapi aksesoris lan dokumen ing ngisor iki.

· Kothak piranti klebu: Kunci dobel 17-19, Kunci heksagonal 1.5-10 (1 set).

· Dokumen acak: Spesifikasi sistem, manual operasi, instruksi driver (masing-masing 1 salinan).

Pitakonan sing Sering Ditakoni

Apa antarmuka kumparan lan kapasitas pengeboran maksimum?

Antarmuka spindle yaiku ER40. Dhiameter pengeboran maksimal yaiku 60mm kanggo tembaga liwat bolongan, lan diameter tapping maksimal yaiku M50 × 3mm kanggo tembaga.

Pira spindle sing ana ing turret?

Turret rotary nduweni 12 spindle. Wektu pangowahan alat yaiku 0,8 detik saben 180 derajat.

Apa lelungan sumbu X, Y lan Z?

Perjalanan sumbu X yaiku 350mm, lelungan sumbu Y yaiku 400mm, lan lelungan sumbu Z yaiku 300mm. Kacepetan obah maksimal kanggo kabeh sumbu yaiku 30 m / min.
