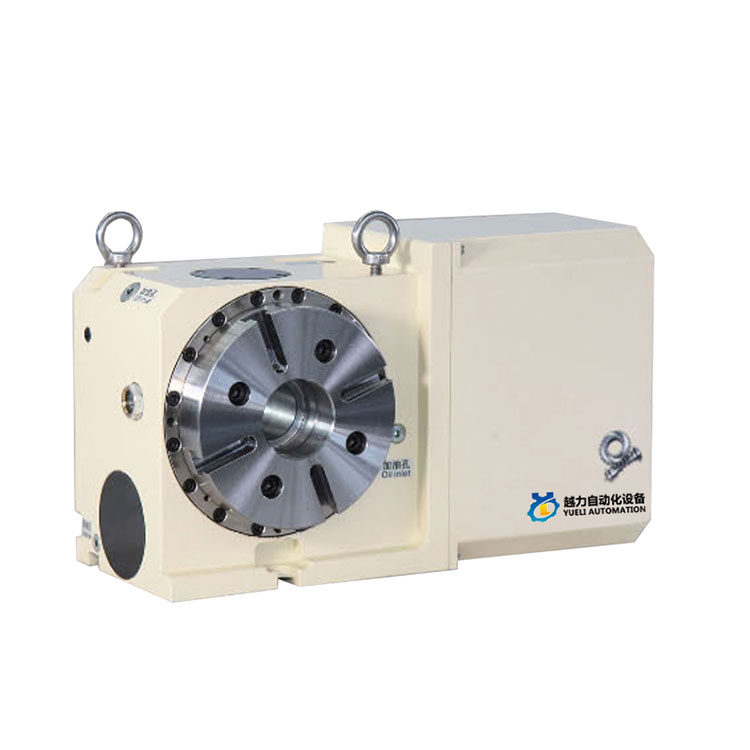

170 Turntable CAM papat-sumbu
  • 170 Turntable CAM papat-sumbu170 Turntable CAM papat-sumbu

170 Turntable CAM papat-sumbu

YueLi iku salah siji saka profesional 170 Four-axis CAM Turntable produsen lan supplier ing China. Produk kita disertifikasi CE lan duwe stok pabrik, welcome to wholesale 170 Four-axis CAM Turntable saka kita.

Kirim Pitakonan

Deskripsi Produk

Yueli 170 papat-sumbu CAM turntable

YueLi iku salah siji saka China misuwur 170 Four-axis CAM Turntable manufaktur lan supplier. Pabrik kita spesialisasi ing manufaktur 170 Four-axis CAM Turntable. Welcome to tuku 170 Four-axis CAM Turntable saka kita. Saben panjaluk saka pelanggan dijawab sajrone 24 jam.

CAM jinis nul bali backlash rotasi CNC


Struktur transmisi Cam-roller diadopsi nang produk.

CAM poros jarum roller bantalan precompression ora longkangan rolling drive.

Ora ana gesekan ngusapake, terus-terusan njaga ora ana ciri longkangan.

Akurasi dhuwur saka pengulangan gerakan maju lan mundur.

Kaku dhuwur, efisiensi dhuwur.

Ora nyebabake akurasi sing kurang amarga kenaikan suhu.

Ora perlu kalibrasi lan pangaturan biasa.


Prinsip kerja lan karakteristik turntable CNC jinis cam
Prinsip preloading



Dibandhingake karo turntable NC jinis gear cacing tradisional, turntable NC jinis CAM grating nduweni presisi sing luwih dhuwur

Karakteristik operasi gelar, kacepetan dhuwur, reresik nol bali lan beban abot. Input cams aksial

Bantalan roller jarum ing turret poros output saka permukaan mlengkung nyopir kacepetan konstan yaiku transmisi kontak rolling precompressed,

Kanggo entuk backlash nul lan operasi kacepetan sing luwih dhuwur, amarga transmisi rolling meh nol

Gerakan gesekan, supaya mekanisme bisa njaga ora transmisi backbacklash, posisi tliti dhuwur, lan ora perlu

Kalibrasi lan pangaturan reguler kudu ditindakake. Lattice CAM jinis CNC turntable, Han metu saka nggunakake batang

Prewangan gedhe disusun ing tembok njaba babak saka poros, lan loro ends saka poros input CAM disetel karo bantalan pindho.

Uga nambah stabilitas lan kapasitas mbukak turntable, lan bisa luwih apik kanggo ngrampungake karo Processing

Kacepetan dhuwur lan pasukan nglereni abot, nambah akurasi mesin, efisiensi lan nyuda biaya.


Perbandingan karakteristik mekanisme jinis CAM nol backlash NC turntable






Ora.

Item

Roller  CAM  Pengering  1M

Tipe Worm Gear

1

Jinis drive

Ccw

Sudut Output



- CCWa Outout The 360

2

Status drive

Kontak rolling

Kontak geser

3

Bahan: Kekerasan contacpa

Cam shaft: Baja pengerasan; HRC60

Batang cacing: Baja pengerasan; HRC60

pengikut Cam;Bantalan baja; HRC60

Piranti cacing; tembaga fosfor; HB90

4

Preload

○Inggih

X N0

5

Efisiensi transmisi

〇Luwih dhuwur

△ Ngisor

Wektu posisi 90° (Conto)


Item N0.

Kompetitor


Ngeculake clamping spindle

Akselerasi

Gerakan rotasi linier

Gerakan linearrotary

Nguripake

Nguripake

Rilis mesin

Rilis mesin

Spindle klem

Spindle klem

Wektu siklus

Wektu siklus


Kapasitas kacepetan
Kaku



Daya tahan
3 Roller Bearing


Yueli170  Data referensi



KODE  NO

UNIT

Yueli170

Diameter meja

φmm

170

Dhuwur tengah

mm

135

bolongan Spindle

φmm

60

T slot jembaré

mm

12

Jembaré tombol guide

mm

18

Servo motor

FANUC

b8

MITSUBISH

HF104

Min nambah



0.001°

Gear ratik



1:36

Kacepetan rotasi maksimal (3000 rpm)

rpm

80

Output rate torsi

kg/m

35

Sumber daya hidrolik pneumatik/hidrolik

kg/m²

20

Output torsi ing rem

kg/m

35

Akurasi indeksasi

sek

20

Repeatability

sek

4

Kualitas produk

kg

63

Diijini

worweight

vertikal

kg

70

horisontal

kg

140

tailstock vertikal

kg

140

Allowableload

↓F

kgf-m

800

F*L

kgf-m

42

F*L

kgf-m

40


Yueli170 Dimensi saka turntable
