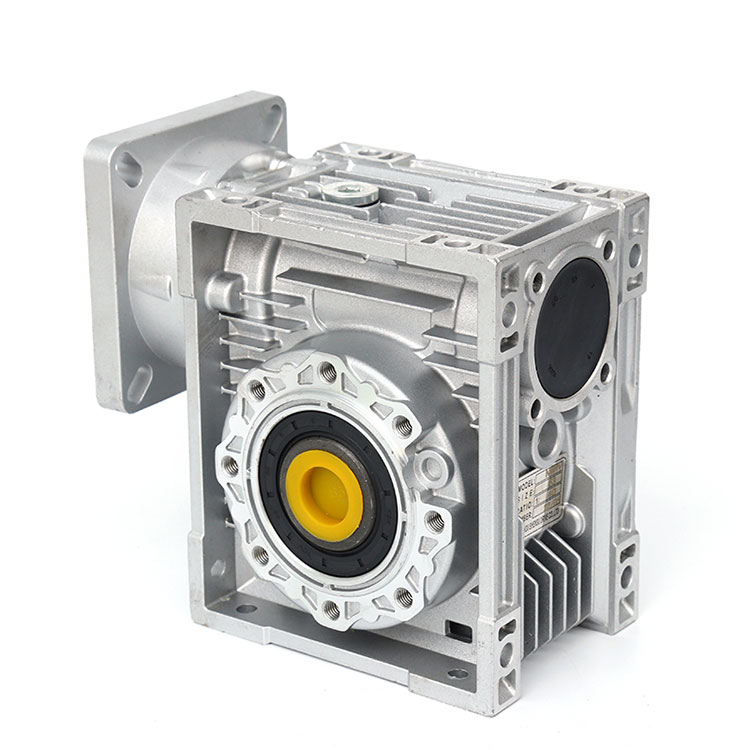

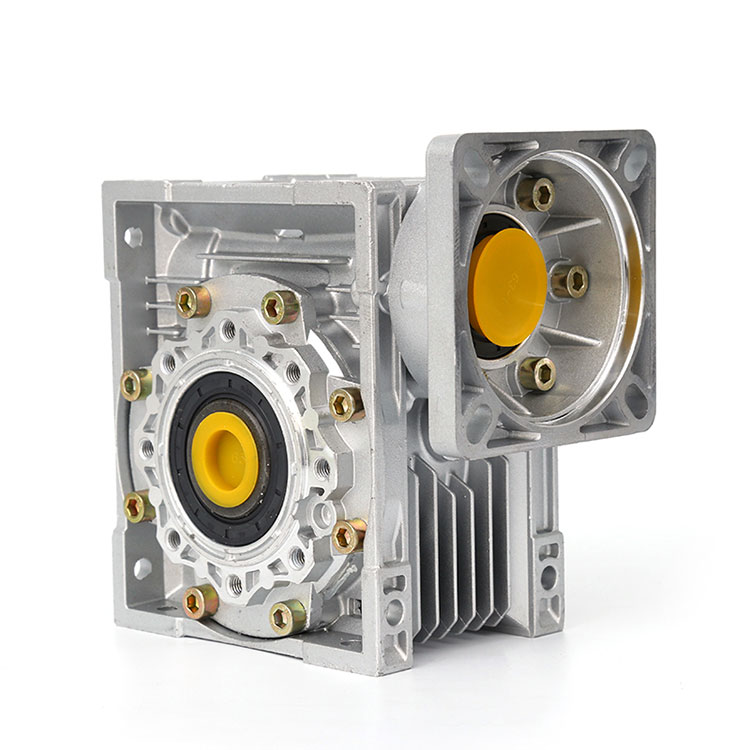

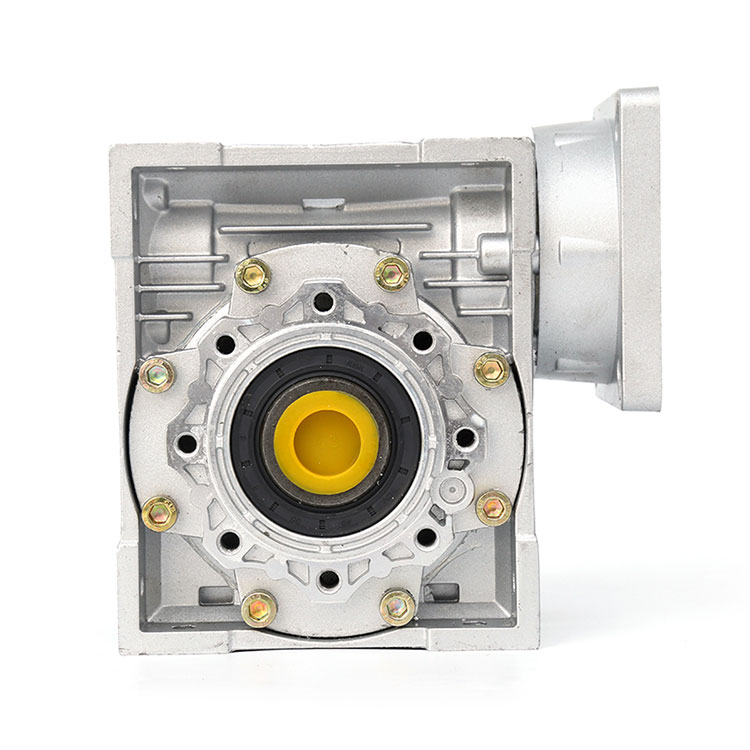

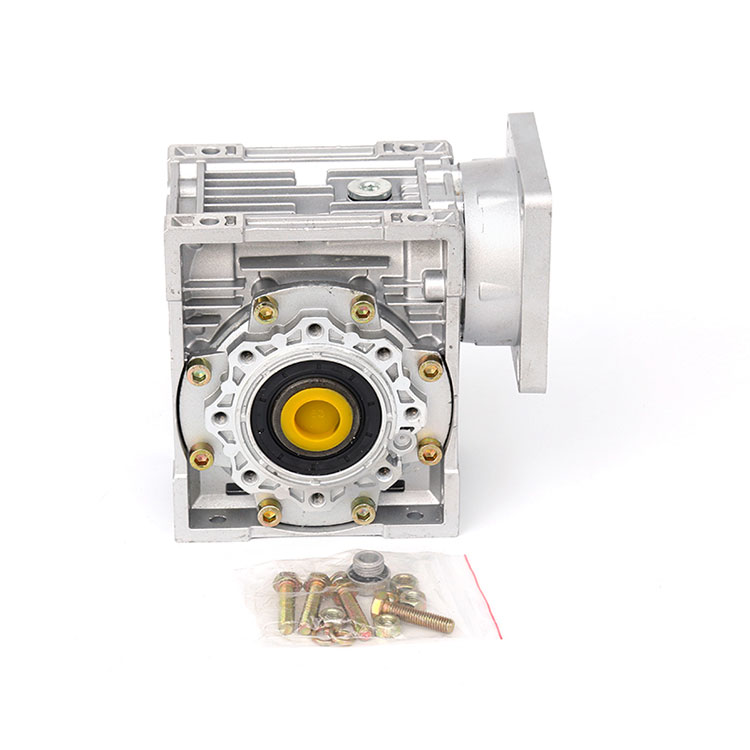

Reducer RV 63 minangka salah sawijining model peredam cacing seri RV reducer. Iki kalebu roda cacing lan cacing, kanthi struktur kompak, rasio transmisi gedhe, lan mesin transmisi kanthi fungsi ngunci dhewe ing kahanan tartamtu. Iki minangka salah sawijining reducer sing paling umum digunakake.

RV 63 reducer sesuai karo standar nasional GBl0085-88 silinder cacing wheel paramèter, nresep teknologi paling majeng ing ngarep lan luar negeri, unik lan novel "kotak kothak" struktur wangun, wangun kothak ayu, karo aluminium kualitas dhuwur. alloy die cast, nduweni kaluwihan ing ngisor iki:

1, struktur mechanical kompak, volume cahya lan wangun, cilik lan efisien;

2, kinerja exchange panas apik, boros panas cepet;

3, instalasi gampang, fleksibel lan cahya, kinerja unggul, gampang pangopènan lan ndandani;

4, operasi Gamelan, kurang gangguan, awet;

5, aplikasi kuwat, safety lan linuwih.

Saiki, wis digunakake digunakake ing macem-macem industri peralatan proses produksi piranti deceleration mechanical, kang uga ditampa dening pangguna. Iku pilihan sing paling apik kanggo peralatan industri modern kanggo entuk torsi gedhe, rasio kacepetan gedhe, gangguan kurang, stabilitas dhuwur mechanical piranti kontrol transmisi deceleration.

 diagram struktur produk

1, transmisi Gamelan, geter, impact lan gangguan cilik, rasio deceleration gedhe, versatility sudhut, bisa digunakake karo macem-macem peralatan mechanical.

2, bisa entuk rasio transmisi gedhe kanthi transmisi siji tahap, struktur kompak, umume model reducer duwe kunci mandiri sing apik, peralatan mekanik kanthi syarat rem bisa nylametake piranti rem.

3. Keterlibatan gesekan mundhut saka waos cacing lan lumahing waos cacing gedhe, supaya efficiency transmisi luwih murah tinimbang pindah, gampang kanggo panas lan suhu sing luwih dhuwur.

4. Syarat sing luwih dhuwur kanggo pelumasan lan pendinginan.

5, cocog bebarengan apik, gembong cacing diprodhuksi miturut standar nasional, bantalan, segel lenga digunakake karo bagean standar.

6, jinis kothak nduweni jinis dhasar (kotak awak struktur vertikal utawa horisontal karo piring lantai) lan jinis universal (kotak awak iku cuboid, akeh sisih karo bolongan meneng tetep, ora karo piring lantai utawa piring kaki liyane lan jinis struktural liyane)

7, mode sambungan poros input nduweni jinis dhasar (poros input tunggal lan poros input ganda), kanthi rong jinis flange motor.

8. Output lan input arah posisi sumbu lan input sumbu mudhun lan munggah; sumbu output munggah lan mudhun; sumbu input munggah lan mudhun.

9, kasedhiya reducer RV 63 lan reducer seri RV liyane 2 utawa 3 multi-stage reducer, supaya entuk rasio transmisi sing apik.

Pilihan motor suda

Ringkesan Produk Ringkesan produk

Peredam gear cacing tataran tunggal

Nggunakake awak kothak die-casting paduan aluminium berkualitas tinggi, Penampilane entheng

● Kapasitas bantalan beban dhuwur, transmisi stabil, geter kurang, gangguan kurang.

● A macem-macem struktur sambungan karo input daya lan output torsi kanggo nyukupi kabutuhan macem-macem sambungan; desain wangun kothak lan tata bolongan dhasar adaptasi kanggo macem-macem cara instalasi, versatility kuwat.

● kothak cilik lan medium-ukuran struktur kebak ditutup, sealing kuwat, lenga lubricating nang kothak ora gampang kanggo mundhut lan rusak, ora perlu diganti, gampang pangopènan.

 Reducer gear cacing tataran kaping pindho

● Iki dumadi saka reducer cacing siji-tataran, kanthi kabeh kaluwihan saka reducer cacing siji-tataran, lan entuk rasio transmisi gedhe.

● Model kombinasi dual-tataran umum yaiku: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Yen pangguna duwe syarat khusus, bisa milih 25,30,40,50,63,75,90,110,130,150 minangka unit gabungan miturut kabutuhan nyata.

Metode pemilihan Servicefactor

Kanggo milih reducer cacing NMRV kanthi bener, luwih dhisik ngerti poin-poin ing ngisor iki:

● kahanan mbukak frekuensi aplikasi M buku cong 2 ora mati saka lemah kanggo mbayar gunung

● kahanan operasi kerja Nemtokake koefisien kondisi kerja K1 lan koefisien koreksi kondisi kerja K2

● Jinis beban mekanik A, B, lan C ditemtokake miturut Tabel 1.

● Miturut Tabel 2, priksa koefisien koreksi kondisi kerja K2.

Kaca-07

Pemilihan jinis beban mekanik (Tabel 1)

Tabel 1 pilihan klasifikasi beban mesin

Faktor koreksi kondisi kerja K2 dipilih (Tabel 2)

Koefisien kondisi kerja K1 dipilih (Gambar 1) Diagram 1 koefisien kondisi kerja K1

 Pilih reducer

● Pangguna kudu nemtokake beban mekanik input T (torsi) mesin kerja, T dikalikan karo koefisien kondisi kerja K1, banjur dikalikan karo koefisien koreksi kondisi kerja K 2, yaiku, kanggo entuk nilai torsi output saka reducer, lan digabungake karo rasio kacepetan utawa nilai kacepetan output, pilih specifications reducer dibutuhake.

● Pangguna uga bisa ngetung torsi output miturut daya input dikenal, digabungake karo nilai rasio utawa Nilai kacepetan output, lan pilih reducer.

Pilihan sampel

Conto 1. Sabuk konveyor universal (beban seragam)

Torsi: 19N.m wektu mlaku 8 jam / dina

Kacepetan: babagan 55 r / min, frekuensi wiwitan: 10 kaping / jam

Reducer: 1 / 25, suhu sekitar: njero ruangan 25 ℃

① Miturut Tabel 1, jinis beban ditemtokake

Jinis beban: ora ana beban seragam impact, pilih A;

② Miturut Gbr. 1, njupuk titik persimpangan frekuensi 10 kaping / jam ing baris A, lan goleki koefisien K1 = 1 wektu mlaku 8 jam / dina;

③ Miturut Tabel 2, koefisien K2=1;

④ Banjur nilai torsi yaiku 19 K1 K2=1911=19 N. Lan m, kanthi opsional paling cedhak 19 N. Reducer kacepetan m.

Asil sing dipilih: NMRV30-1 / 25

Daya input 0.18kW, kacepetan output 56 rpm, lan torsi output 21 Nm.

Tuladha 2. Sabuk konveyor (beban impact medium)

Torsi: 65 N. M., wektu mlaku: 16 jam / dina,

N, 00 kaping / jam,

Reducer: 1 / 60, "Suhu ala: 35 ℃, sambungan langsung motor

① Miturut Tabel 1, jinis beban ditemtokake

Tipe beban: beban impact entheng, pilih B;

② Miturut Gbr. 1, njupuk fulcrum frekuensi 100 kaping / jam ing garis B, lan golek koefisien saka 16 jam / dina wektu mlaku K1 = 1,65;

③ Miturut Tabel 2, koefisien K2=1.15;

④ Nilai torsi yaiku 65xK1xK2=70x1.65x1.15=1 23 N. Lan m, bisa milih 123N sing paling cedhak. Ngurangi kacepetan m.

Asil sing dipilih: NMRV63-1 / 60

Daya input 0.55kW, kacepetan output 23.3 rpm, lan torsi output 140N.m.

Katrangan nomer model: Cathetan model

Model domestik lan manca kontrol Tabel Comparatve model

Proses proses lan peralatan testing

Technics & peralatan testing

Kanthi alat mesin CNC kanthi tliti dhuwur lan pusat mesin, peralatan canggih lan instrumen uji coba

Teknologi sing apik lan sistem manajemen kualitas sing ketat lan sampurna

Lan kumpul karo elit profesional lan teknis lan tim sains lan teknologi sing unggul

Gunakake teknologi anyar, proses anyar lan bahan anyar kanggo njamin stabilitas lan linuwih produk

Kualitas produk asale saka sarana manufaktur maju, lan rasa kualitas kualitas asale saka inovasi sing terus-terusan

prakara kudu digatekake

1. Suhu lingkungan kerja yaiku-40 ℃ - + 40 ℃. Yen suhu lingkungan kerja luwih murah tinimbang 0 ℃, lenga pelumas kudu digawe panas nganti luwih saka 0 ℃ sadurunge miwiti. Nalika suhu lingkungan kerja luwih dhuwur tinimbang 40 ℃, langkah-langkah pendinginan kudu ditindakake.

2. Reducer gear cacing bisa muter kanthi positif lan kuwalik

profil perusahaan

Quanzhou Yue eli automation equipment Co., Ltd. minangka koleksi pangembangan, pangembangan, desain, manufaktur minangka salah sawijining manufaktur profesional, kanthi riset ilmiah kelas siji, personel teknis.

 Perusahaan iki dumunung ing resort wisata sing misuwur ing donya-Hangzhou. Sawise luwih saka 20 taun kerja keras, perbaikan terus-terusan, ukuran produksi perusahaan saya akeh, macem-macem

Mboko sithik sampurna, wis kawangun wolung seri, luwih saka 30000 jinis specifications saka reducer, punika produksi domestik saka cacing wheel ukuran reducer, salah siji saka manufaktur paling lengkap.

 Supaya luwih nambah kualitas produk, ketemu akeh dikarepake pasar, nambah kualitas sakabèhé saka Manajemen perusahaan, perusahaan ing mitra domestik lan njupuk timbal ing implementasine lan komunikasi.

Luwih saka ISO9001:2000 sertifikasi sistem mutu internasional.

 Staff kualitas dhuwur, peralatan Processing majeng lan efisien, sistem jaminan kualitas ketat, sampurna sawise-sales layanan, wis menangaké katergantungan sudhut pangguna domestik lan manca, jaringan sales

 Ing saindenging provinsi lan kutha utama negara, produk kasebut diekspor menyang Amerika Serikat, Kanada, Jepang, Korea Selatan lan Asia Tenggara lan negara lan wilayah liyane.

Teknologi pasukan Yue kebak kapercayan ing mangsa ngarep, lan bakal menehi pelanggan produk sing paling marem lan layanan sing paling apik kanthi syarat sing luwih ketat lan titik wiwitan sing luwih dhuwur.
