500 Papat-sumbu CAM Turntable

Newest Hot Sale 500 Four-axis CAM Turntable digawe ing China. YueLi punika 500 Four-axis CAM Turntable produsen lan supplier ing China.

Kirim Pitakonan

Deskripsi Produk

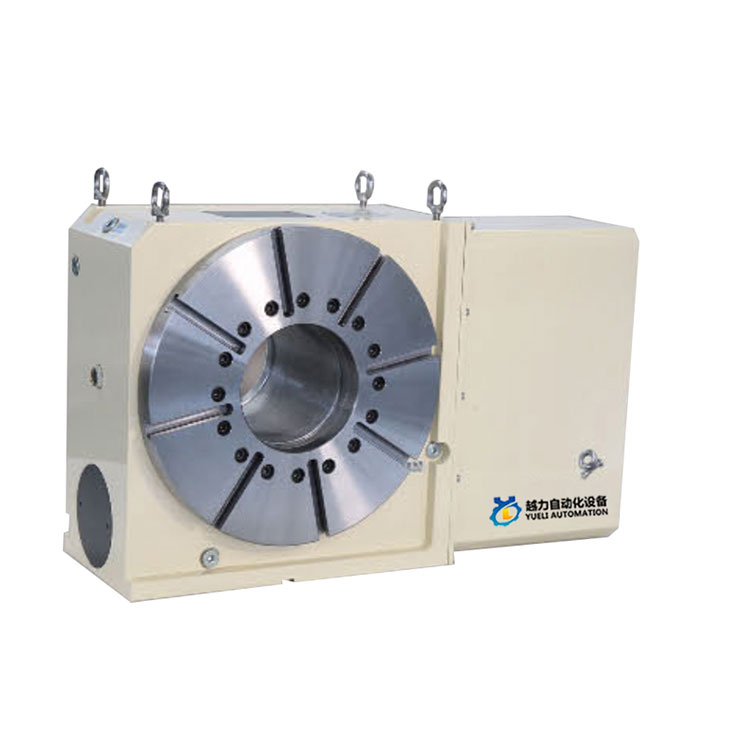

Yueli 500 papat-sumbu CAM turntable

CAM jinis nul bali backlash rotasi CNC

Tuku Hot Sale 500 Four-axis CAM Turntable digawe ing China. YueLi punika 500 Four-axis CAM Turntable produsen lan supplier ing China.

Struktur transmisi Cam-roller diadopsi nang produk.

CAM poros jarum roller bantalan precompression ora longkangan rolling drive.

Ora ana gesekan ngusapake, terus-terusan njaga ora ana ciri longkangan.

Akurasi dhuwur saka pengulangan gerakan maju lan mundur.

Kaku dhuwur, efisiensi dhuwur.

Ora nyebabake akurasi sing kurang amarga kenaikan suhu.

Ora perlu kalibrasi lan pangaturan biasa.

Prinsip kerja lan karakteristik turntable CNC jinis cam

Prinsip preloading

Dibandhingake karo turntable NC jinis gear cacing tradisional, turntable NC jinis CAM grating nduweni presisi sing luwih dhuwur

Karakteristik operasi gelar, kacepetan dhuwur, reresik nol bali lan beban abot. Input cams aksial

Bantalan roller jarum ing turret poros output saka permukaan mlengkung nyopir kacepetan konstan yaiku transmisi kontak rolling precompressed,

Kanggo entuk backlash nul lan operasi kacepetan sing luwih dhuwur, amarga transmisi rolling meh nol

Gerakan gesekan, supaya mekanisme bisa njaga ora transmisi backbacklash, posisi tliti dhuwur, lan ora perlu

Kalibrasi lan pangaturan reguler kudu ditindakake. Lattice CAM jinis CNC turntable, Han metu saka nggunakake batang

Prewangan gedhe disusun ing tembok njaba babak saka poros, lan loro ends saka poros input CAM disetel karo bantalan pindho.

Uga nambah stabilitas lan kapasitas mbukak turntable, lan luwih bisa ngatasi pangolahan kacepetan dhuwur lan pasukan nglereni abot, nambah akurasi mesin, efisiensi lan nyuda biaya.

Perbandingan karakteristik mekanisme jinis CAM nol backlash NC turntable

Ora.	Item	Roller CAM Pengering 1M	Tipe Worm Gear
1	Jinis drive	Ccw Sudut Output	- CCWa Outout The 360
2	Status drive	Kontak rolling	Kontak geser
3	Bahan: Kekerasan contacpa	Cam shaft: Baja pengerasan; HRC60	Batang cacing: Baja pengerasan; HRC60
3	Bahan: Kekerasan contacpa	pengikut Cam;Bantalan baja; HRC60	Piranti cacing; tembaga fosfor; HB90
4	Preload	○Inggih	X N0
5	Efisiensi transmisi	〇Luwih dhuwur	△ Ngisor

Wektu posisi 90° (Contone)

	Item N0.	Kompetitor
	Ngeculake clamping spindle
	Akselerasi
	Gerakan rotasi linier	Gerakan linearrotary
	Nguripake	Nguripake
	Rilis mesin	Rilis mesin
	Spindle klem	Spindle klem
	Wektu siklus	Wektu siklus

Kapasitas kacepetan	Kaku

Daya tahan	3 Roller Bearing

Yueli500 Data referensi

KODE NO		UNIT	Yueli500
Diameter meja		φmm	500
Dhuwur tengah		mm	320
bolongan Spindle		φmm	200
T slot jembaré		mm	14
jembaré tombol guide		mm	18
Servo motor		FANUC	b22
Servo motor		MITSUBISH	HF302
Min nambah			0,001°
Gear ratik			1:80
Kacepetan rotasi maksimal (3000 rpm)		rpm	25
Output rate torsi		kg/m	350
Sumber daya hidrolik pneumatik/hidrolik		kg/m²	40
Output torsi ing rem		kg/m	350
Akurasi indeksasi		sek	15
Repeatability		sek	4
Kualitas produk		kg	600
Diijini worweight	vertikal	kg	400
	horisontal	kg	800
	tailstock vertikal	kg	800
Allowableload		kgf-m	5000
		F*L kgf-m	400
	F	F*L kgf-m	350
