125 Turntable CAM papat-sumbu
Sugeng rawuh ing Grosir utawa disesuaikan 125 Four-axis CAM Turntable saka pabrik kita kapan wae. Kita bakal menehi sampeyan rega diskon pabrik kanggo produk kita. YueLi yaiku 125 produsen lan supplier CAM Turntable Papat sumbu ing China.
Kirim Pitakonan
Deskripsi Produk

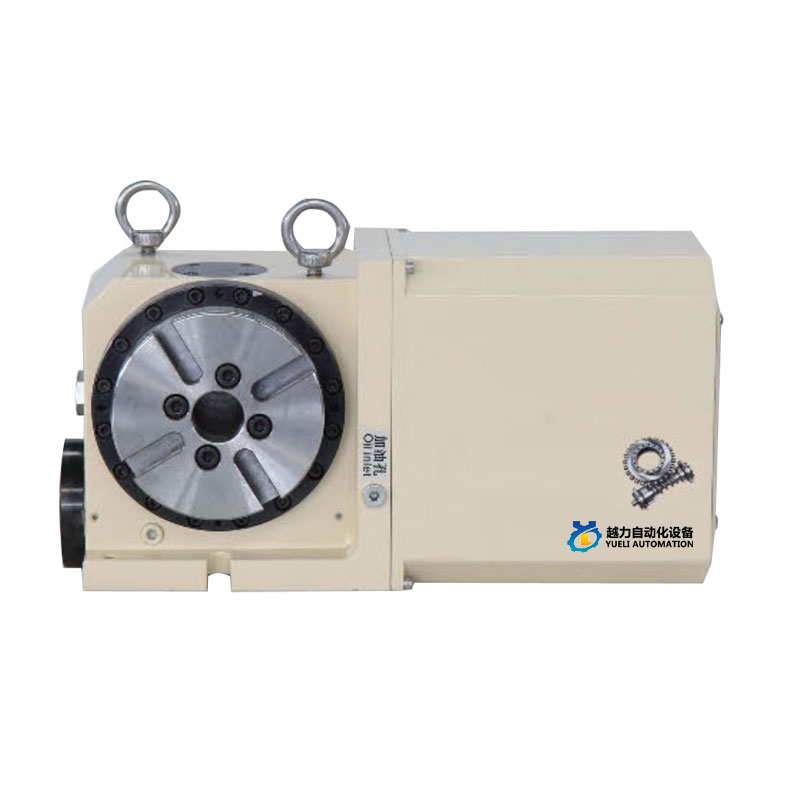

YUELI125 papat-sumbu CAM turntable
CAM jinis nul bali backlash rotasi CNC
Welcome to Grosir 125 Four-axis CAM Turntable saka kita, saben panjalukan saka pelanggan lagi mangsuli ing 24 jam. YueLi punika Produsèn profesional, kita kaya kanggo nyedhiyani sampeyan 125 Four-axis CAM Turntable lan kita bakal kurban layanan sawise-sale paling apik lan pangiriman pas wektune.
Struktur transmisi Cam-roller diadopsi nang produk.
CAM poros jarum roller bantalan precompression ora longkangan rolling drive.
Ora ana gesekan ngusapake, terus-terusan njaga ora ana ciri longkangan.
Akurasi dhuwur saka pengulangan gerakan maju lan mundur.
Kaku dhuwur, efisiensi dhuwur.
Ora nyebabake akurasi sing kurang amarga kenaikan suhu.
Ora perlu kalibrasi lan pangaturan biasa.
Prinsip kerja lan karakteristik turntable CNC jinis cam
Prinsip preloading
Dibandhingake karo turntable NC jinis gear cacing tradisional, turntable NC jinis CAM grating nduweni presisi sing luwih dhuwur
Karakteristik operasi gelar, kacepetan dhuwur, reresik nol bali lan beban abot. Input cams aksial
Bantalan roller jarum ing turret poros output saka permukaan mlengkung nyopir kacepetan konstan yaiku transmisi kontak rolling precompressed,
Kanggo entuk backlash nul lan operasi kacepetan sing luwih dhuwur, amarga transmisi rolling meh nol
Gerakan gesekan, supaya mekanisme bisa njaga ora transmisi backbacklash, posisi tliti dhuwur, lan ora perlu
Kalibrasi lan pangaturan reguler kudu ditindakake. Lattice CAM jinis CNC turntable, Han metu saka nggunakake batang
Prewangan gedhe disusun ing tembok njaba babak saka poros, lan loro ends saka poros input CAM disetel karo bantalan pindho.
Uga nambah stabilitas lan kapasitas mbukak turntable, lan bisa luwih apik kanggo ngrampungake karo Processing
Kacepetan dhuwur lan pasukan nglereni abot, nambah akurasi mesin, efisiensi lan nyuda biaya.
Perbandingan karakteristik mekanisme jinis CAM nol backlash NC turntable
|
Ora. |
Item |
Roller CAM Pengering 1M |
Tipe Worm Gear |
|
1 |
Jinis drive |
Ccw Sudut Output |
- CCWa Outout The 360 |
|
2 |
Status drive |
Kontak rolling |
Kontak geser |
|
3 |
Bahan: Kekerasan contacpa |
Cam shaft: Baja pengerasan; HRC60 |
Batang cacing: Baja pengerasan; HRC60 |
|
pengikut Cam;Bantalan baja; HRC60 |
Piranti cacing; tembaga fosfor; HB90 |
||
|
4 |
Preload |
○Inggih |
X N0 |
|
5 |
Efisiensi transmisi |
〇Luwih dhuwur |
△ Ngisor |
Wektu posisi 90° (Conto)
|
|
Item N0. |
Kompetitor |
|
|
Ngeculake clamping spindle |
|||
|
Akselerasi |
|||
|
Gerakan rotasi linier |
Gerakan linearrotary |
||
|
Nguripake |
Nguripake |
||
|
Rilis mesin |
Rilis mesin |
||
|
Spindle klem |
Spindle klem |
||
|
Wektu siklus |
Wektu siklus |
||
| Kapasitas kacepetan |
Kaku |
 |
 |
| Daya tahan |
3 Roller Bearing |
 |
 |
YUELI125 Data referensi
|
KODE NO |
UNIT |
YUELI125 |
|
|
Diameter meja |
φmm |
125 |
|
|
Dhuwur tengah |
mm |
110 |
|
|
bolongan Spindle |
φmm |
30 |
|
|
T slot jembaré |
mm |
12 |
|
|
Jembaré tombol guide |
mm |
14 |
|
|
Servo motor |
FANUC |
b4 |
|
|
MITSUBISH |
HF105 |
||
|
Min nambah |
|
0.001° |
|
|
Gear ratik |
|
30 |
|
|
Kacepetan rotasi maksimal (3000 rpm) |
rpm |
100 |
|
|
Output rate torsi |
kg/m |
1 |
|
|
Sumber daya hidrolik pneumatik/hidrolik |
kg/m² |
6 |
|
|
Output torsi ing rem |
kg/m |
7 |
|
|
Akurasi indeksasi |
sek |
40 |
|
|
Repeatability |
sek |
4 |
|
|
Kualitas produk |
kg |
27 |
|
|
Diijini worweight |
vertikal |
kg |
20 |
|
horisontal |
kg |
40 |
|
|
tailstock vertikal |
kg |
40 |
|
|
Beban sing diidini |
|
kgf-m |
600 |
|
|
F*L kgf-m |
6 |
|
|
F |
F*L kgf-m |
7 |
|
Yueli125 Dimensi saka turntable
