1. Arsitektur Dual-Spindle

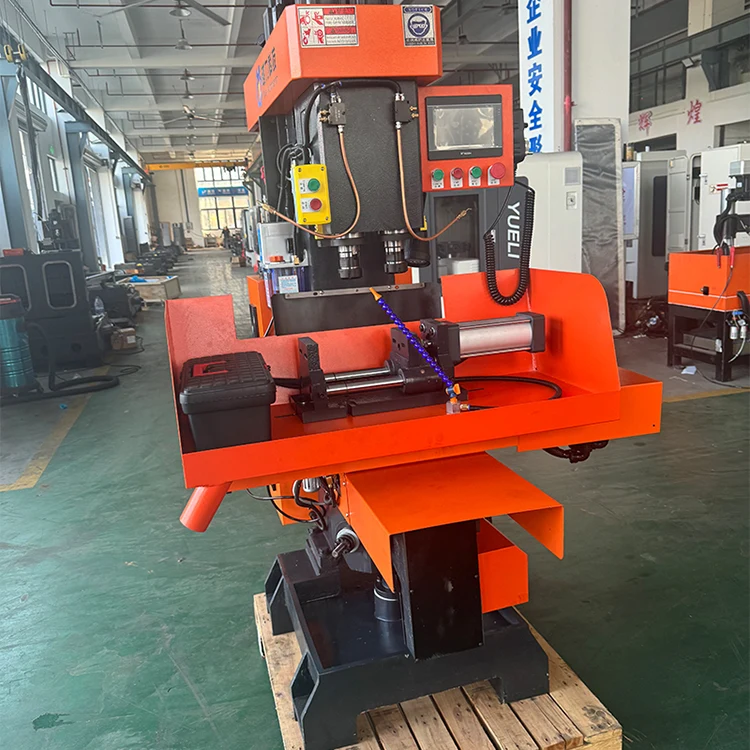

Ing jantung sakaVertikal Dual-Axis Compound Machinedumunung konfigurasi dual-spindle sing dhasar ngganti carane Processing kumpulan wis nyedhaki. Ora kaya mesin spindle siji sing mbutuhake sawetara pass lan owah-owahan alat sing kerep, desain iki nggabungake rong spindle independen sing operasi ing susunan sumbu vertikal sing terkoordinasi. Sumbu Z1 lan Z2 diwenehi jarak ing 120mm, ngidini mesin simultan saka rong fitur ing workpiece sing padha utawa pangolahan paralel saka rong bagean sing kapisah.
Saben kumparan nampa perkakas taper NT30 lan ngirim kacepetan luwes saka 10 kanggo 3000 r / min, nyediakake keluwesan kanggo pengeboran, reaming, lan operasi nutul. Pendekatan dual-axis kanthi efektif ngganda throughput kanggo aplikasi sing cocog nalika njaga presisi sing dibutuhake kanggo komponen pas lawang lan barang produksi medium-batch sing padha.
2. Spesifikasi Teknis Inti
Ngerteni kemampuan mesin kasebut diwiwiti kanthi paramèter kunci. Tabel ing ngisor iki ngringkes spesifikasi penting sing nemtokake amplop operasional:
| Paramèter | Spesifikasi | Cathetan |
|---|---|---|
| X Axis Travel | 320 mm | — |
| Y Axis Travel | 120 mm | — |
| Z1 / Z2 Axis Travel | 110 mm | Saben spindle |
| Spasi Spindle | 120 mm | Z1 nganti Z2 |
| Diameter Pengeboran Max | 32 mm | bagean tembaga |
| Diameter Tutul Maks | M32 | — |
| Spindle Speed Range | 10–3000 r/min | Bisa diatur |
| Bobot Mesin | 900 kg | Kalebu panutup |
| Total Daya | 7KW | — |
| Sistem CNC | Sunicon | — |
Perjalanan sumbu X 320mm lan lelungan sumbu Y 120mm nyedhiyakake amplop kerja sing nyukupi kanggo produk pas lawang lan komponen sing padha. Platform ngangkat nawakake jarak luwes 160mm, nampung macem-macem dhuwur workpiece. Kanthi kacepetan obah maksimum 30 m / min ing sumbu X, mesin ngirim posisi kanthi cepet sing nyumbang kanggo nyuda wektu siklus sakabèhé.
3. Integritas Struktural
IngVertikal Dual-Axis Compound Machinedirancang kanthi fokus ing kaku lan daya tahan. Struktur awak utamané kompak nalika njaga kaku banget-faktor kritis kanggo njaga akurasi sajrone operasi dual-spindle bebarengan. Sawetara pilihan desain nyumbang kanggo kakuwatan struktural iki:
- Spindle Baja Paduan Berkualitas Tinggi:Saben kumparan diprodhuksi saka baja paduan premium, ngalami hardening lan pangolahan perawatan panas, ngiring dening tliti mecah kanggo resistance nyandhang dhuwur.
- Permukaan Geser Ultrasonik:Lumahing ngusapake ngalami perawatan quenching ultrasonik, Ngartekno nambah atose lumahing lan nyandhang resistance. Piranti pelumasan terpadu njamin kinerja sing tetep sajrone umur layanan sing luwih dawa.
- Sistem Posisi Buffer:Meja kerja nggabungake piranti wiwitan kanthi posisi buffer sing nyuda geter sajrone gerakan lateral kanthi cepet.
- Pull-Rod Type Handle:Safety ditangani liwat desain gagang tarik-rod sing nolak disengagement sengaja.
Unsur-unsur struktural iki bebarengan mesthekake yen mesin njaga akurasi posisi sanajan miturut panjaluk produksi batch sing terus-terusan.
4. Alur Kerja Operasional
Filosofi operasional sakaVertikal Dual-Axis Compound Machinepusat ing ngurangi intervensi manual nalika ngoptimalake throughput. Kontrol PLC nyedhiyakake tingkat otomatisasi sing luwih dhuwur dibandhingake karo sistem basis relay konvensional, menehi keandalan sing apik banget sing langsung nyuda kesel operator.
Karakteristik alur kerja utama kalebu:
- Pangolahan Persiyapan Tunggal:Operasi pengeboran, reaming, lan tunyuk kanggo akeh bagean bisa rampung bebarengan.
- Manajemen Multi-Mesin:Operasi intuisi lan kontrol otomatis mbisakake operator siji kanggo ngatur macem-macem mesin bebarengan.
- Pangaturan sing trep:Mesin kasebut nduweni mekanisme pangaturan sing prasaja lan intuisi, nyuda wektu persiyapan ing antarane batch.
- Desain Anti-Polusi:Peralatan kasebut kalebu fitur sing nyuda risiko kontaminasi, saengga cocog kanggo lingkungan sing dadi masalah kebersihan.
Desain alur kerja iki nerjemahake langsung menyang efisiensi sing luwih dhuwur kanggo lingkungan produksi cilik nganti medium, ing ngendi wektu persiyapan lan kasedhiyan operator asring ndhikte produktivitas sakabèhé.
5. Cakupan Aplikasi
Mesin Senyawa Dual-Axis Vertikal dirancang khusus kanggo produksi lan pangolahan produk pas lawang cilik nganti medium. Fokus aplikasi iki nggunakake kemampuan dual-spindle mesin kanggo ngebor, ream, lan nutul macem-macem fitur ing komponen hardware lawang ing operasi clamping siji.
Ngluwihi fitting lawang, specifications mesin kang - utamané diameteripun pengeboran maksimum 32mm lan kapasitas tapping M32 - ndadekake iku cocok kanggo sawetara luwih jembar saka tembaga lan non-ferrous komponen logam. Bobot mesin 900kg lan tapak sikil 1100 × 1230 × 1980mm (kalebu tutup lembaran logam) nuduhake mesin sing cukup gedhe kanggo lingkungan produksi nanging cukup kompak kanggo bengkel kanthi ruang lantai sing winates.
Pilihan komponen luwih nemtokake profil linuwih mesin kang: Motors servo Sunicon lan sistem CNC, kontaktor AC Schneider, relay Omron, lan ngawut-awut werni domestik lan minger linear. Kombinasi merek lan komponen kualitas iki nyumbang kanggo reputasi mesin kanggo kinerja sing konsisten.
6. Pitakonan sing Sering Ditakoni
Mesin kasebut dioptimalake kanggo logam tembaga lan non-ferrous, kanthi diameter pengeboran maksimal 32mm kanggo bagean tembaga. Iku uga cocok kanggo macem-macem komponen pas lawang biasane diprodhuksi saka kuningan, aluminium, lan bahan padha. Kanggo bahan ferrous, takon pabrikan kanggo rekomendasi tartamtu.
Rong spindles bisa digunakake bebarengan, saéngga rong operasi-kayata pengeboran lan nunyuk-kanggo dileksanakake ing workpiece padha ing siklus siji. Utawa, rong bagean sing padha bisa diproses kanthi paralel. Pendekatan iki kanthi efektif ngganda throughput kanggo aplikasi sing cocog nalika njaga persiyapan siji.
Mesin kasebut dirancang kanggo produksi batch cilik nganti medium. Iku unggul ing skenario ing ngendi wektu persiyapan kanggo garis otomatis volume dhuwur bakal gedhe banget, nanging pangolahan siji-potongan manual bakal ora efisien. Ukuran batch khas sawetara saka puluhan nganti sawetara atus bagean, gumantung saka kerumitan.
Mesin kasebut nduweni operasi sing prasaja lan intuisi kanthi mekanisme pangaturan sing trep. Kontrol PLC nyuda kerumitan biasane digandhengake karo mesin CNC. Operator kanthi pengalaman mesin dhasar bisa dadi trampil kanthi latihan minimal, lan antarmuka intuisi ndhukung onboarding kanthi cepet.
