Rotary Three-axis Five Station Drilling Mesin Komposit

Sampeyan tampi teka ing pabrik kita kanggo tuku paling anyar sade, rega murah, lan Rotary Tiga-sumbu Lima Station Drilling Composite Machine kualitas dhuwur, YueLi ngarep-arep kanggo kerjo bareng karo sampeyan.

Kirim Pitakonan

Deskripsi Produk

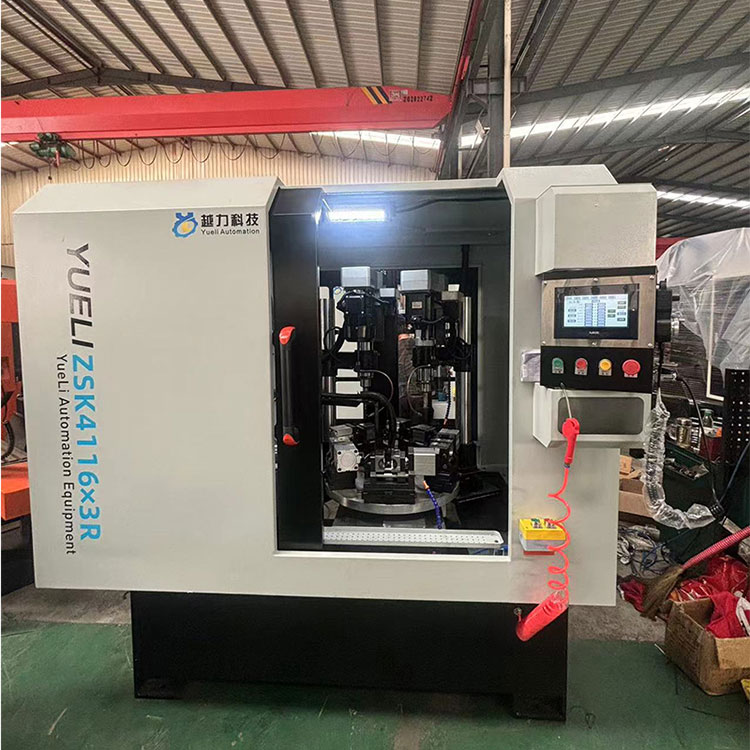

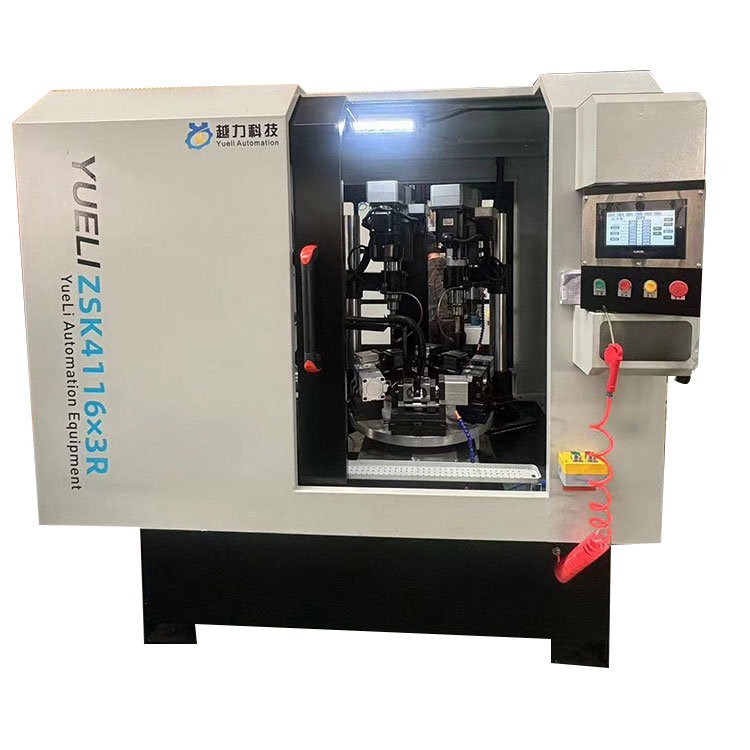

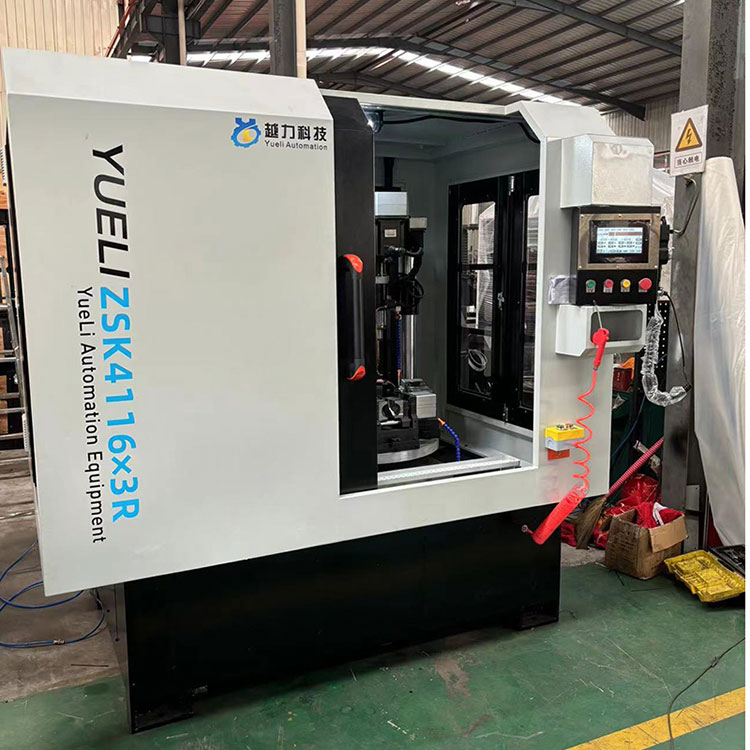

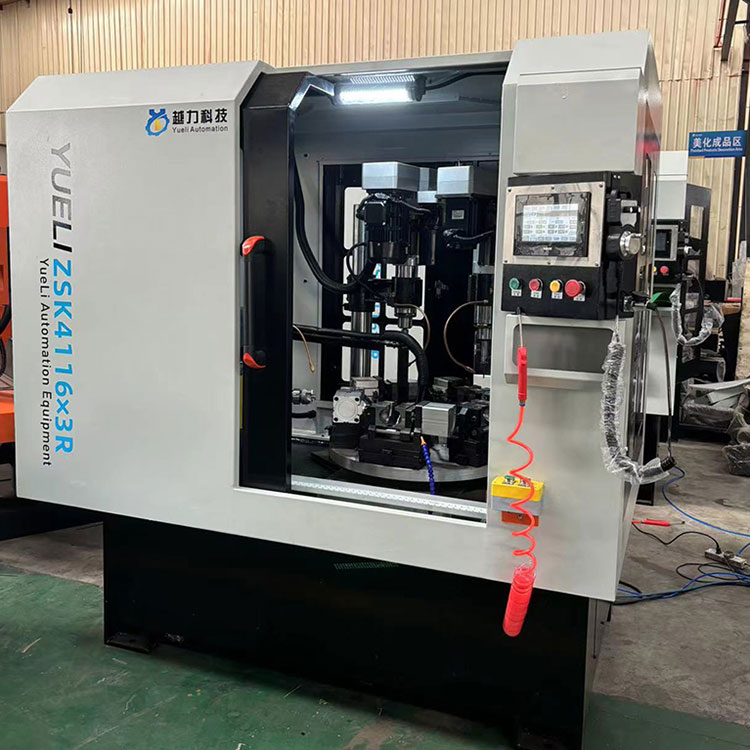

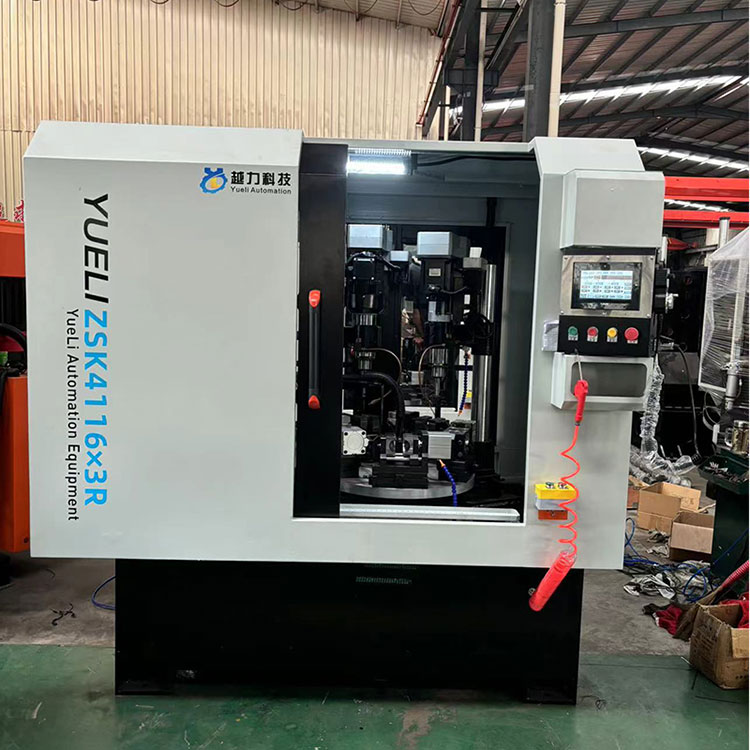

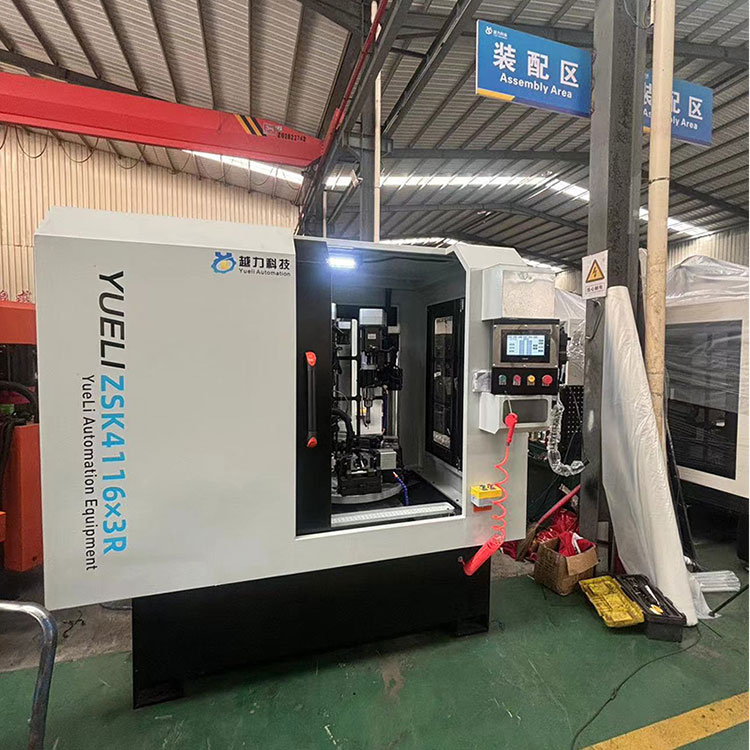

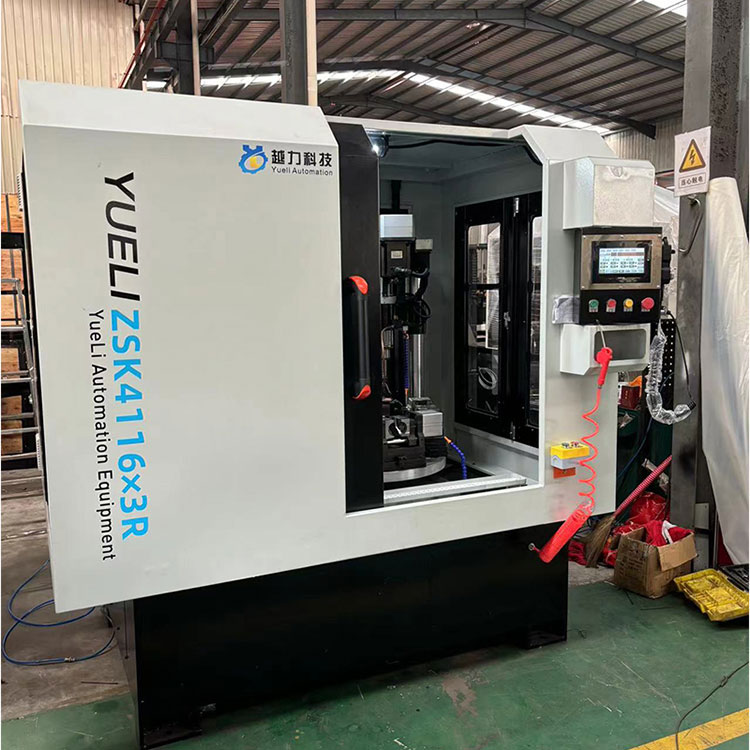

Prodhusèn YueLi ing China nawakake produk sing berkualitas, sampeyan bisa tuku Mesin Komposit Pengeboran Lima Sumbu Rotary kanthi rega sing apik. Yueli Automation Equipment ZSK4116 × 3 rotary telung sumbu limang stasiun ngebur lan mesin nutul cocok kanggo produksi lan Processing produk lawang kumpulan gedhe lan medium-ukuran. Alat mesin nduweni tampilan alus lan loman, operasi sing prasaja lan intuisi, penyesuaian sing trep, lan nggunakake kontrol CNC, kanthi otomatisasi sing luwih dhuwur, linuwih apik, lan nyuda intensitas tenaga kerja kanggo operator. Bisa mujudake operasi lan manajemen macem-macem mesin dening wong siji, lan minangka peralatan pangolahan anti-fouling sing becik lan efisien.

Konfigurasi utama:

nomer seri	Jeneng produk	Model/Spesifikasi	Jumlah	Merk
1	dhasar	Komponen welding	1	Diprodhuksi dhewe
2	Bantalan poros utama	JT6-YL92	6	Harbin
3	Pengeboran lan nyerang sirah daya		1	kontrol numerik
4	Kepala pengeboran daya	JT6-YL92	2	kontrol numerik
5	Disk segmentasi otomatis	5 workstation	1	Yuntong
6	Perlengkapan benda kerja	Pneumatik	5
7	motor servo	2.3KW	1	Xinjie
8		750W	2	Xinjie
9		1.2KW	1	mbukak kanggo navigasi
10	mesin listrik	3KW	1	Jinling
11		1.5KW	1	Nuofan
12		750W	1	sheng xiang
13	layar tutul	TG765S-XT	1	Xinjie
14	Kontaktor	LC1N1801	1	Schneider
15	kontrol PLC	XTM-60T	1	Xinjie
16	Ngalih Mode Power Supply	PMT-24V150W2BA	1	Delta
17	Konverter frekuensi	3PH-380V	1	Gampang kanggo drive
18	Solenoid valve	4V210-08	6	Yadek
19	tameng	Ditutup kanthi lengkap	1

Parameter teknis utama

nomer seri	kategori	Spesifikasi data	pangandikan
1	Jumlah workstation	5 wong
2	kemampuan kerja	Dhiameter pengeboran lan tunyuk maksimal saka kepala daya yaiku 13	Komponen baja
3	Akurasi turntable segmentasi	Akurasi output splitter yaiku ≤± 0,03	Konfigurasi referensi RV75 0.75KW motor
4	Tipe kumparan alat	JT6-ER20	Konfigurasi standar
5	Parameter spindle	RPM maksimal 0-2000/min	kacepetan luwes
6	Cara instalasi gagang pisau	Manual sekrup tightening
7	Metode clamping alat	ER20 (8 nganti 14)	Konfigurasi standar
8	Kepala daya horisontal	Sen 4#
9	Tipe kumparan alat	Morse 4 # ER40 (3 nganti 30)
10	Parameter spindle	RPM maksimal 0-1500/min	kacepetan luwes
11	Akurasi karya	Akurasi posisi bolongan 0,05 / akurasi posisi bola-bali 0,03
12	Tekanan sumber gas kerja	5-6 kg/c㎡
13	Diameter meja kerja	680 mm
	Kapabilitas sumber daya	Total daya 10.5KW
	Ukuran mesin	2070X1860X2100	sumber referensi
	Bobot mesin	Udakara 1600kg	sumber referensi

Struktur lan kinerja alat mesin

Rotary telung sumbu limang stasiun ngebur lan nutul mesin senyawa gandheng karo bagean baja lan dianggep karo tuwa Ponggawa. Nduwe presisi lan stabilitas sing apik. Kabeh mesin minangka struktur gabungan, dilengkapi sistem PLC, lan nduweni mobilitas sing kuat.

1 pengeboran lan tapping power head, kapasitas pengeboran: 16mm kanggo bagean baja, 20mm kanggo bagean aluminium, stroke pengeboran 100 spesifikasi, mode feed: feed servo, siji motor utama: 3KW, sirah daya lan bolongan pangolahan bagean bisa diatur kanthi manual. lan mudhun, sadurunge imbuhan, loosen loro bolts ing lumahing ndhuwur lan ngisor saka geser, muter handwheel kanggo mundhakaken lan ngisor sirah daya, lan ngencengi loro bolts sawise sirah daya dipanggonke kanggo nyegah sirah daya saka ngusapake mati dhewe; 2 kepala daya pengeboran: kapasitas pengeboran: 13mm kanggo bagean baja, 16mm kanggo bagean aluminium, stroke pengeboran 80 spesifikasi, mode feed: feed servo, siji motor utama: 2.3KW, kepala daya pengeboran lan tapping (JT16) dipasang vertikal, lan dhuwur tengah bagean bisa diatur munggah lan mudhun kanthi manual. Dilengkapi turntable pamisah otomatis limang stasiun kanggo entuk posisi limang stasiun, lan saben alat bisa diatur maju, mundur, ngiwa lan nengen. Gampang kanggo mbukak lan mbongkar. Saben spindle duwe kontrol independen lan fungsi pangaturan manual. Bantalan kumparan kabeh bantalan Harbin; oiler sistem pelumasan otomatis intermiten, sirah daya pengeboran lan sirah daya nutul duwe maju cepet, maju alon, maju lan cepet maju fungsi.

Aliran proses: miwiti mesin → mbukak materi kanthi manual menyang posisi loading → nguripake turntable menyang stasiun pisanan → telung stasiun proses pengeboran lan nunyuk ing wektu sing padha → unloading manual → ketik siklus kapindho.

Struktur utama alat mesin:

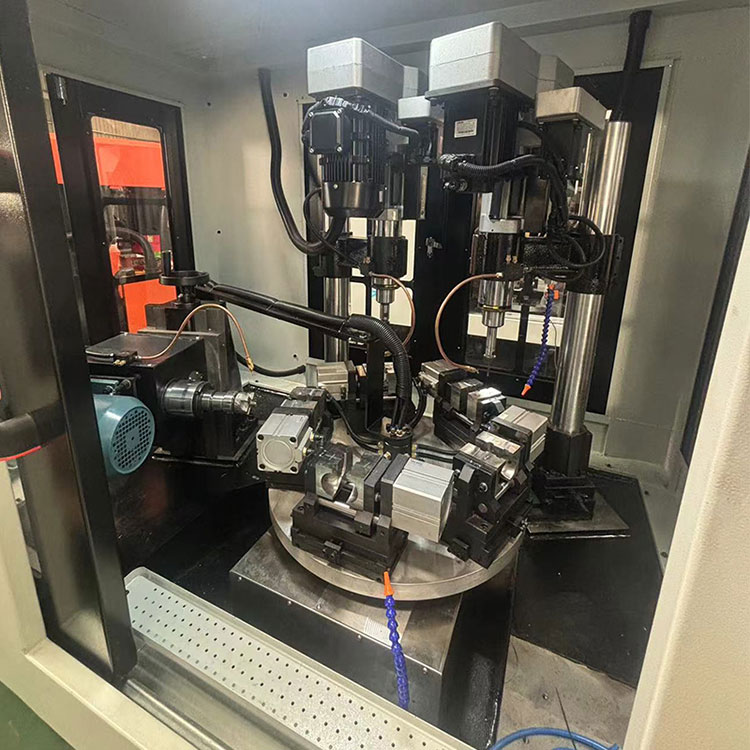

Distribusi sirah daya: sirah daya horisontal kanggo ngebur lan panggilingan mburi pasuryan, siji vertikal ngebur unit kumparan, loro vertikal nunyuk spindle Unit, limang stasiun otomatis pamisah turntable, siji basa; siji set sistem sirkuit, limang set perlengkapan, lan siji set proteksi lembaran logam kanthi lengkap.
