Mesin Setting Flat Bed

Nomer Serial

Jeneng

Paramèter

Panjelasan liyane

1

Sistem Kontrol

Sistem Huaxing

2

Pakar utama

Kacepetan rotasi yaiku 0-300 saben menit, lan diameter poros utama liwat pipa sambungan bolongan yaiku φ48

3

Ngawut-awut

X-Axis pitch: 6mm

Stroke maksimal x-sumbu maksimal yaiku 600mm ing diameteripun

Z-Axis pitch: 8mm

Stroke maksimal Z-Axis yaiku 350mm

Miwiti sekrup timbal

4

Spindle motor

4kw servo spindle

5

Motor lan driver servo

Siji set X-axis servo motor lan siji set z-Axis servo motor

Kacepetan posisi maksimal X-Axis lan Z-Axis yaiku 18- 24m / min

Sistem Huaxing

Gerakan maksimal standar pabrik ana ing arah Z: 14M / min

X arah: 12m / min

6

Cara Clamping

Cylinder Rotary

Spring Chuck (digawe khusus)

7

Pandhuan Rail

Taiwan Shenghe

Roller

8

Rotasi amben

Φ360mm

9

Dawane workbench

400mm

10

Dilameter Rotary Workbench

Φ80

11

Baleni posisi

0,005mm

12

Wangun istirahat piso

Piso baris

13

Spesifikasi Alat Mesin Mesin (MM)

1650 kanthi dawa * 1200 ambane * 1600 ing dhuwur

14

Bobot Alat Mesin (kg)

1000kg

15

Struktur amben

Pigura bedhil

16

Logam lembar pelindung

Perlindhungan lengkap

17

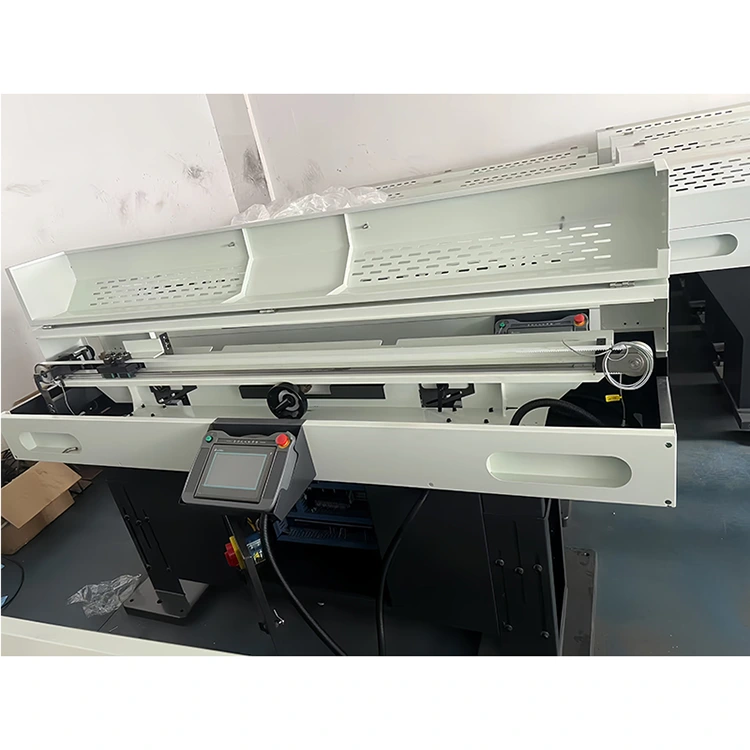

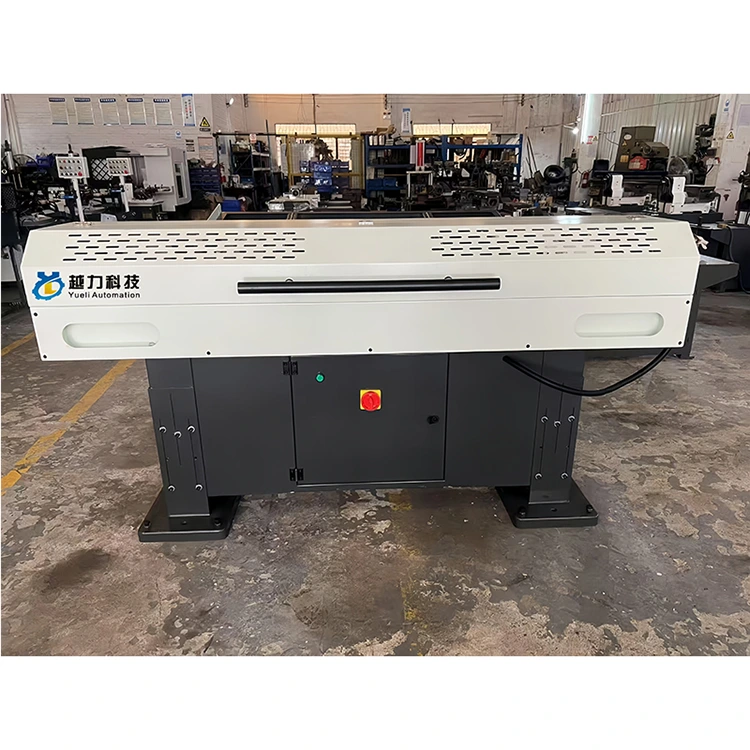

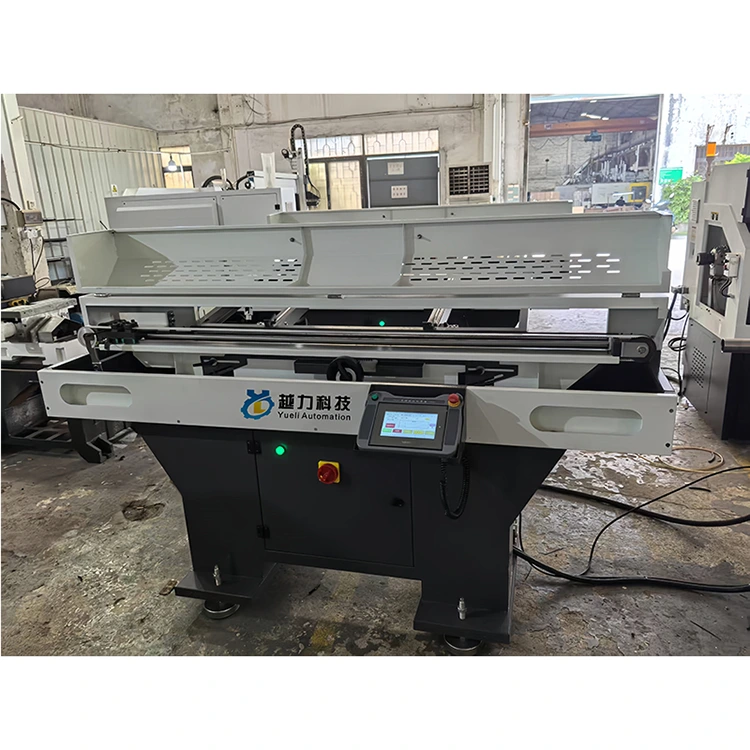

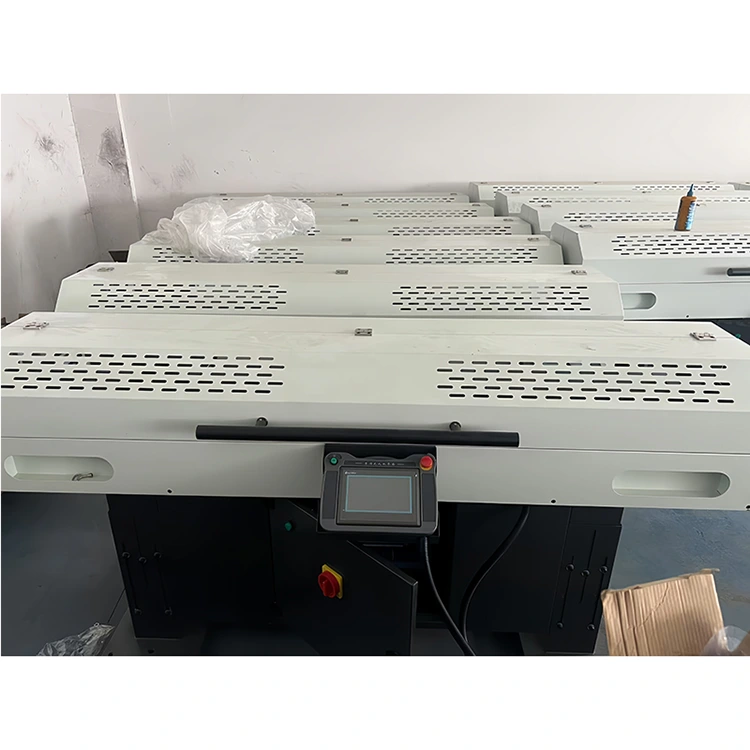

Mesin dipakani

Dawane materi yaiku 1500mm lan diameter njaba yaiku φ15-φ40m4

Ukuran njaba yaiku 2100 * 600 * 1300mm

Bahan proses kayata φ20 / φ24 / hexagonal diagonal 27 / hexagonal 35, lsp

18

Dimensi Gabungan Alat Mesin

3800 * 1200mm

Nomer Serial

Jeneng

Jumlahe

Panjelasan liyane

1

Alat

Rong set

2

Manual instruksi sistem

Rong buku

Jeneng Produk

Jinis nomer

Jumlahe

Rega Unit: (Yuan) saben unit

Jumlah (yuan)

Cathetan

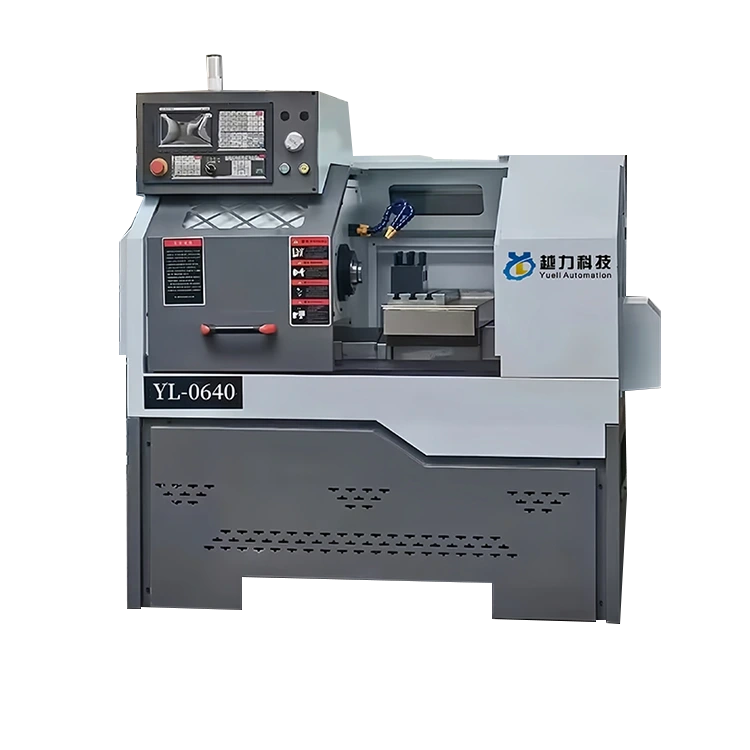

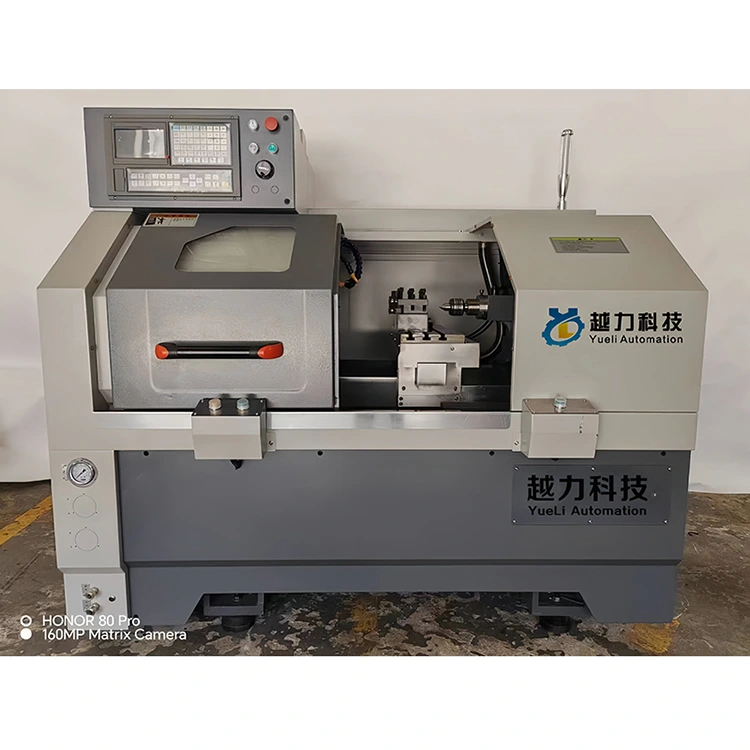

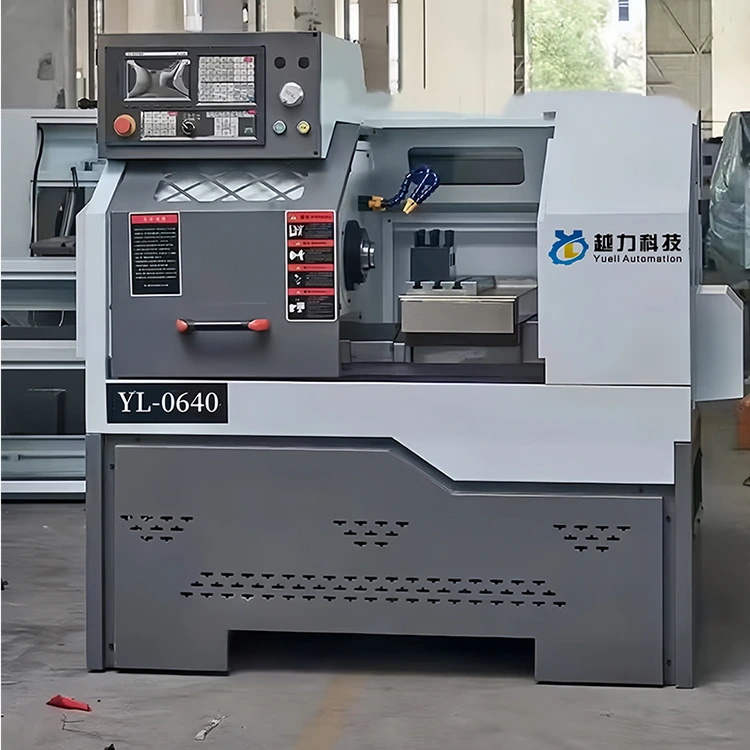

CNC Lathe

Ck-0640

1

43000.00

48000.00

Kalebu pajak

Mesin dipakani

1

18000.00

21000.00

Rega total lan pajak (ing huruf kapital): ¥: 69000.00 元
