Deskripsi Produk

Tingkat penembak inti inti log kadhemen otomatis kanthi otomatis. Parting Mold Horisontal

Model peralatan	Yl1080h-40a Sampling inti ing njaba ster
Jeneng Piranti	Posisi injeksi injeksi injeksi injeksi kadhemen otomatis. Klasifikasi horisontal
Kawigat piranti	Sandblasting vertikal sing apik banget. Parting horisontal saka cetakan
Produsen	Merek "Yueli" Provinsi Fujian

◆ Peralatan Pambuka:

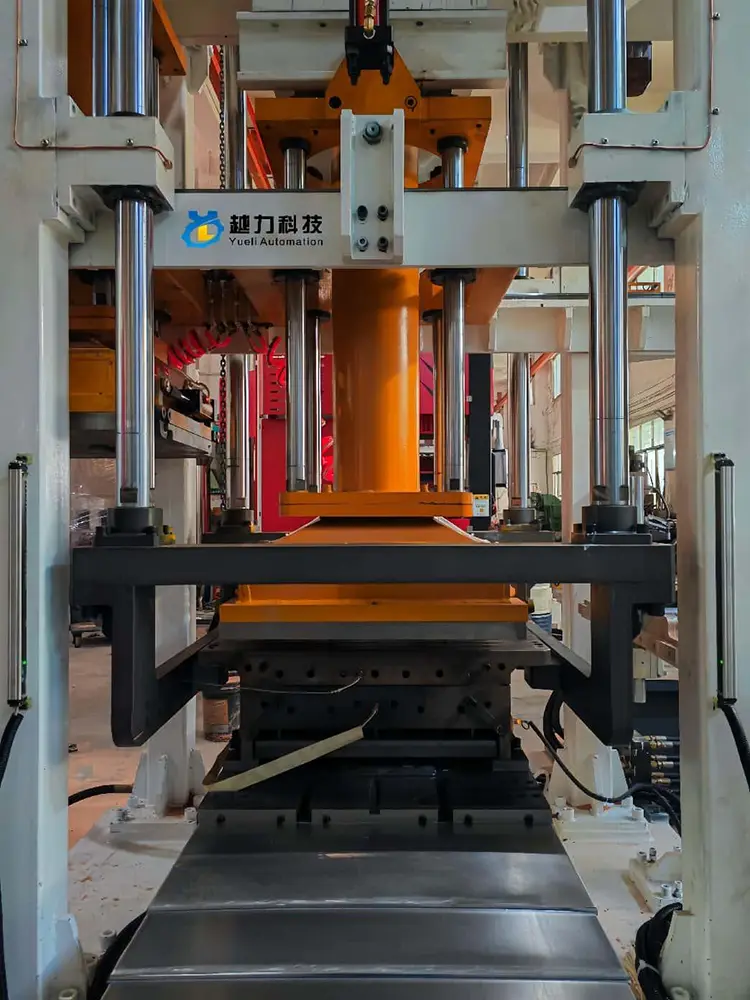

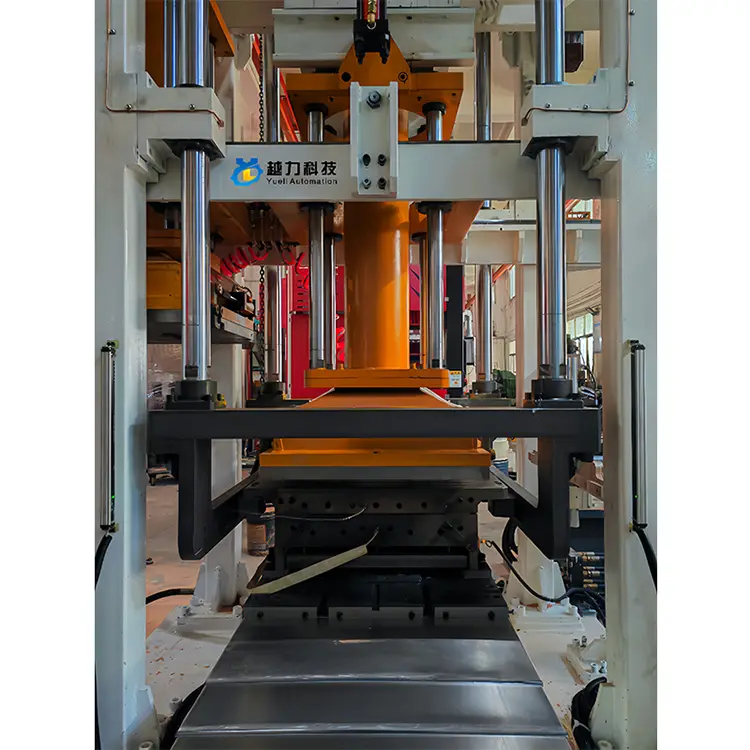

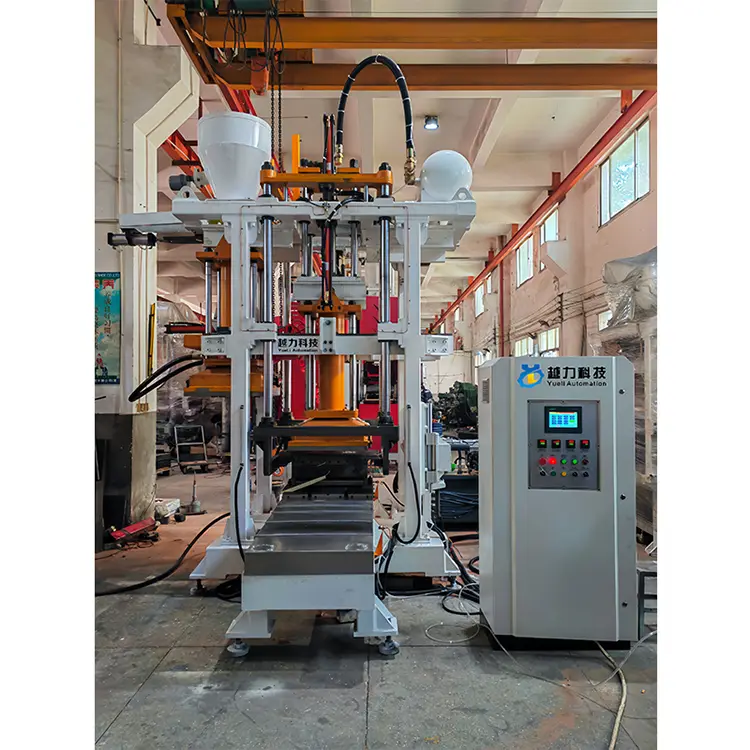

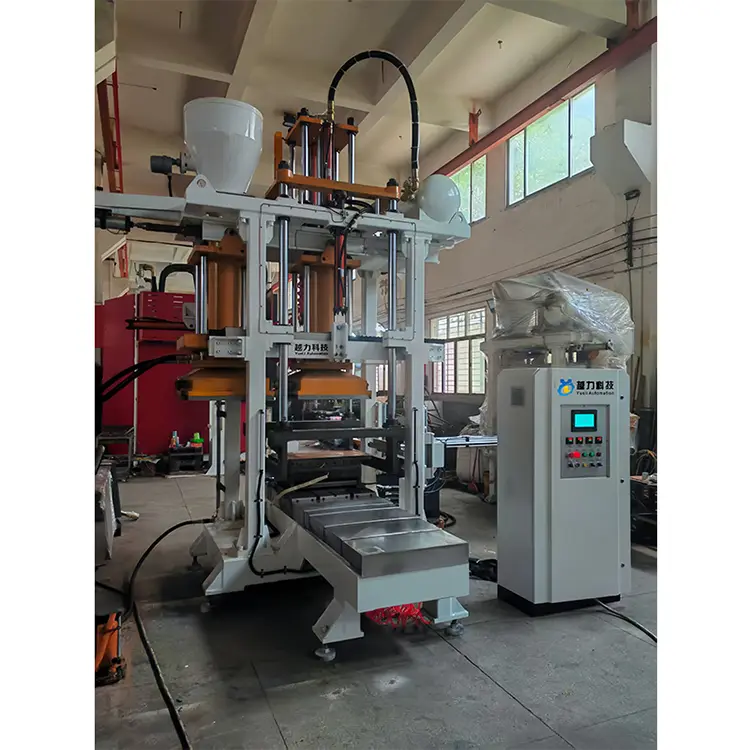

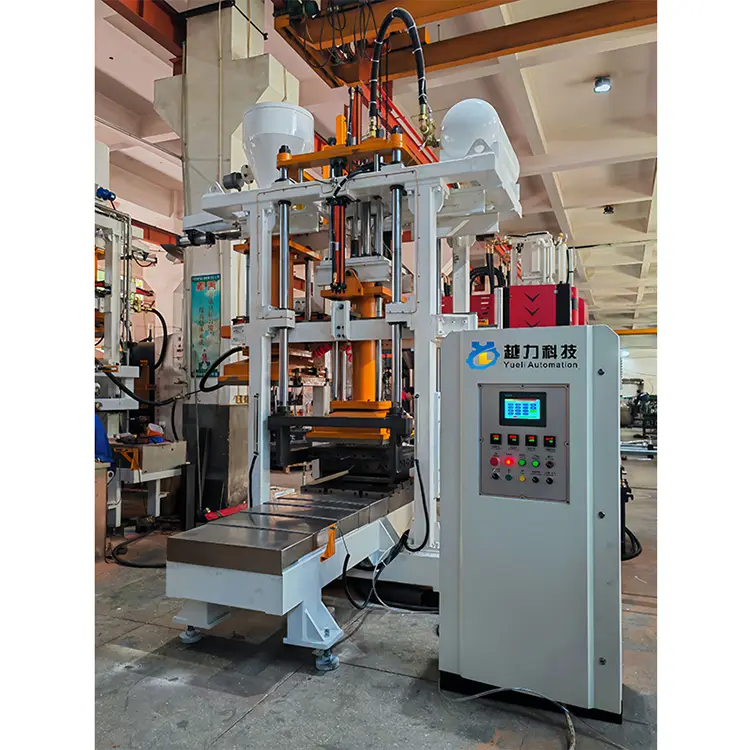

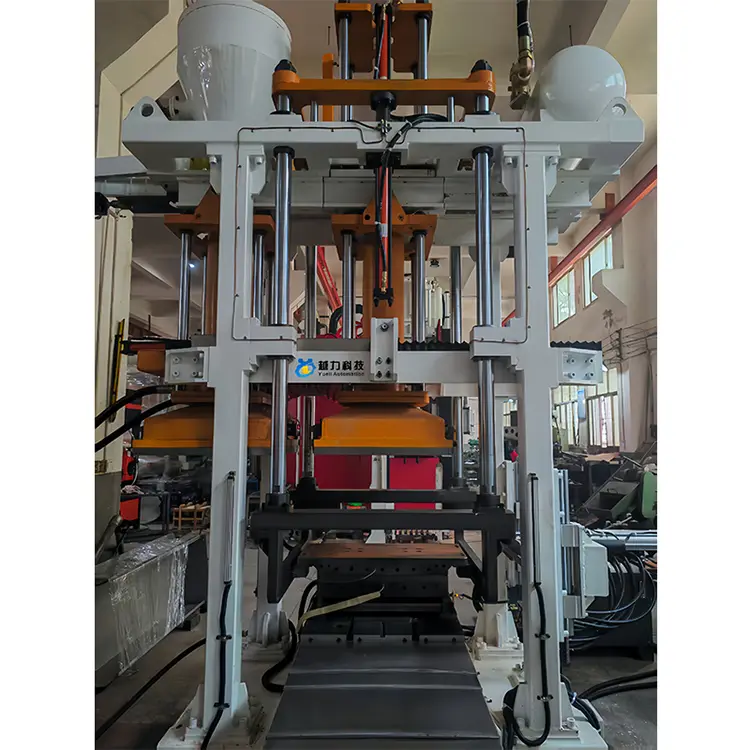

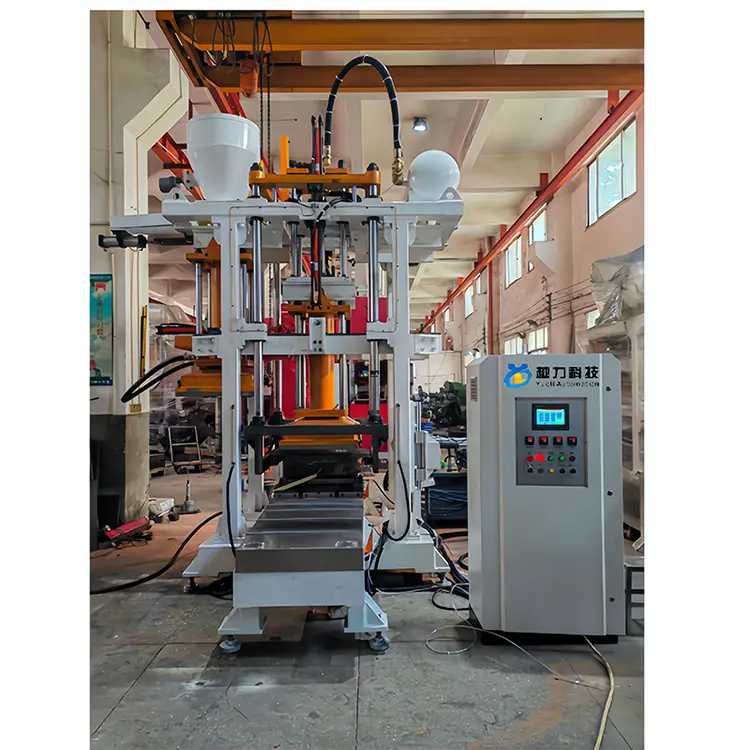

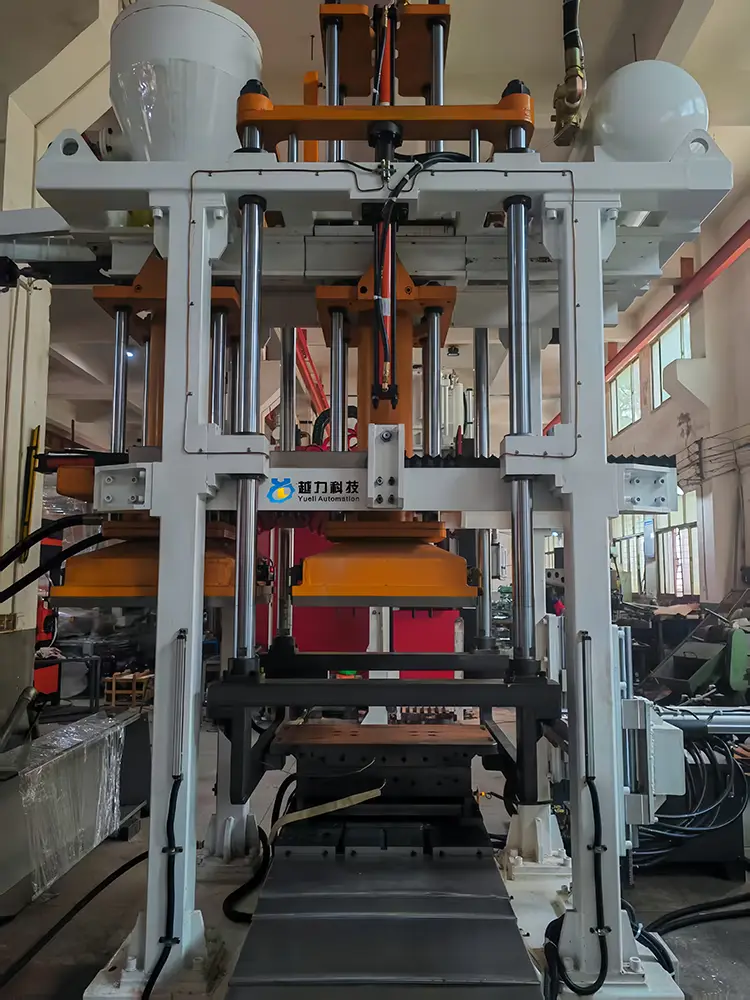

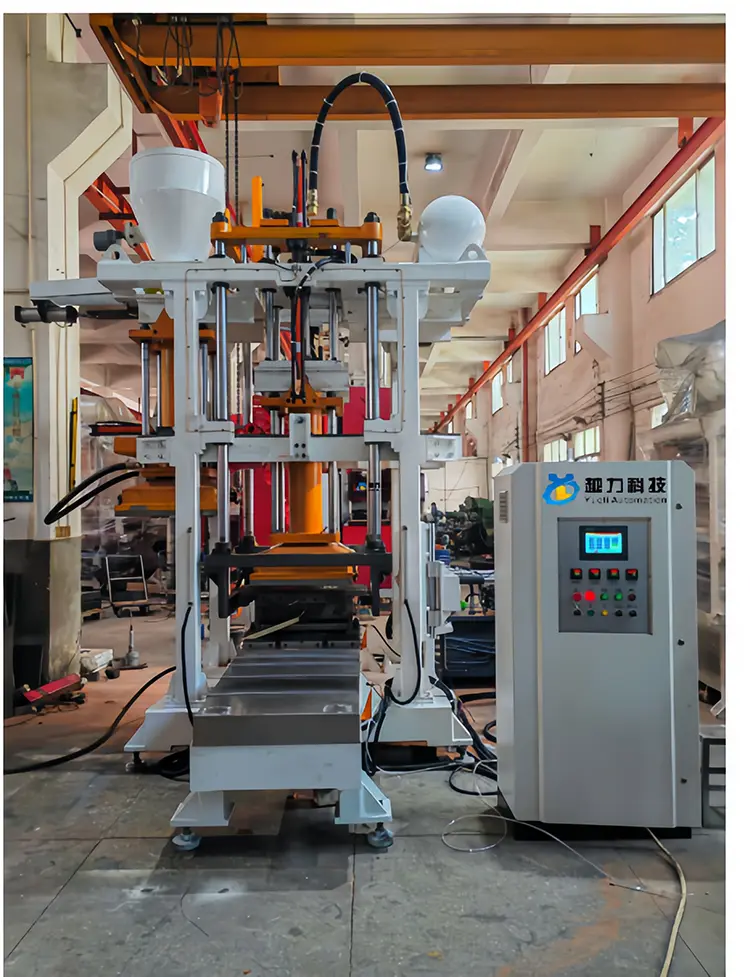

Mesin penembak inti inti tinalighy Parting Mold Horisontal]

YL1080H-40A Mesin penembak jangka inti kanthi otomatis [apik Sand Sand sing apik. "Parting horisontal saka cetakan.

Sistem kontrol Program sing bisa diprogram. Sistem Hidrairik Servo. Ngilangi inti saka njaba mesin geser susun linear. Jawaban pasir induksi lift

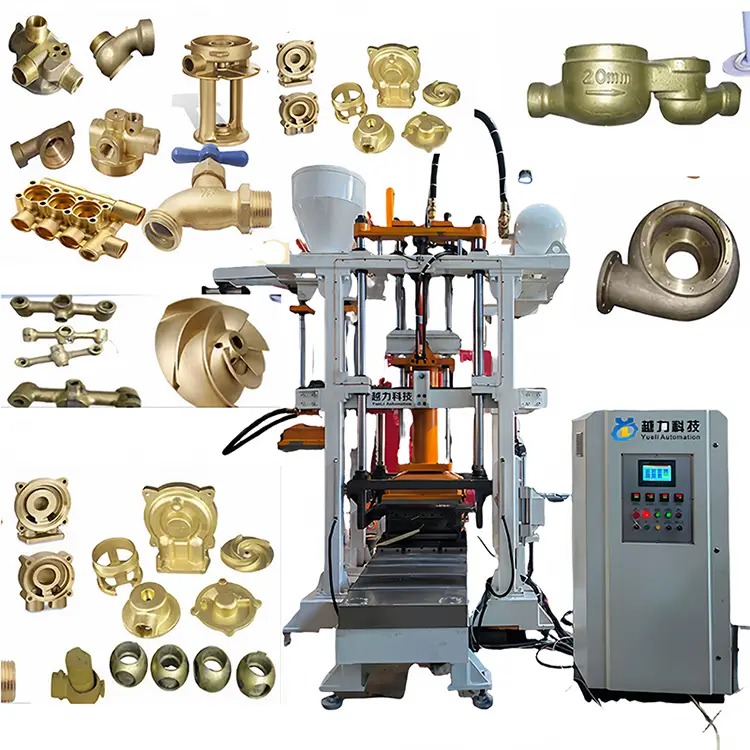

Mesin pencorasi inti inti inti (horisontal parting) uga duwe shooting wedhi vertikal sing apik banget. Parting horisontal saka cetakan. Pandhuan Linear presisi saka cetakan ngisor dicopot kanggo njupuk inti. Mesin tambahan salinan sing cerdas, otomotan operasi inti kanthi otomatis / manual kanthi otomatis, bisa digunakake kanggo nyuntik wedhi mentah ing kothak inti, kanthi cepet ngencengi permukaan lan lancar. Produk inti Shell inti kualitas tinggi kanthi dimensi sing tepat digunakake ing industri kayata perlindungan geni katup, lan casting wesi aluminium energi anyar.

◆ spesifikasi lan model utama

①yl660h-25a ②yl870h-25a ③yl1080h-40A ④yl1210h-50a ⑤yl1512h-50a

◆ Fungsi Peralatan Utama [inti YL1080H-40A. "Sampling inti ing njaba steer skid.

1. Sandblasting vertikal sing apik banget. Parting horisontal saka cetakan. Sistem Kontrol Alcatel Jerman

2 .. Sistem Inovance Precision Hidraulik, sistem pneumaticatic Presisi Taiwan airac

3 .. inti dijupuk saka njaba mesin geser slusing linear tliti saka mati ngisor, lan mesin salinan pasamelan sing cerdas digunakake

4. Mesin casting lingkungan lingkungan lingkungan, kanthi desain penghapus lan bledug kanggo panel peralatan sakabehe

◆ Peralatan Teknik Peralatan Utama [YL1080H-40A Cold inti] "Sampling inti ing njaba skid sing nyepak.

1. Bobot mold maksimal	50KG saben cetakan (volume injeksi pasir)
2. Ukuran cetakan maksimal	1000 × 800 × 700mm
3. Ukuran piring lempeng modha	1000 × 800mm [Spasi Instalasi Moldah sing efektif]
4. Sandwlasting sing efektif	860 × 660mm (karo piranti pembersih pasir)
5. Stroke saka tekanan meksa silinder yaiku φ80 × 2	≤500mm [Servisi Precision Hydraulic]
6. Stroke saka silinder clamping yaiku φ80 × 2	≤500mm [Servisi Precision Hydraulic]
7. Ruang Opening Opening maksimal	900mm
8. Spasi Penutup Minimal Minimal	400mm
9. Kapasitas panyimpenan pasir saka hopper wedhi	300kg
10 .. Generator Trriethylamines	DZ-40A
11. Alat-voltase Peralatan	Telung fase ac380v.50hz
12 .. mode nyopir	Sistem hidraulik servisi + pneumatik
13. Cara Sampling Inti	Ngilangi inti ing njaba pandhuan susir susun susing susup / instalasi modha ing njaba mesin
14. Tipe Mold Top: φ80 × 80mm	≤80mm [Servision Hydraulic Hidraulic. Itinerary lurus luwes
15. Bobote bobote peralatan kasebut	9000kg
16. Ukuran peralatan	4000 × 3300 × 3600mm

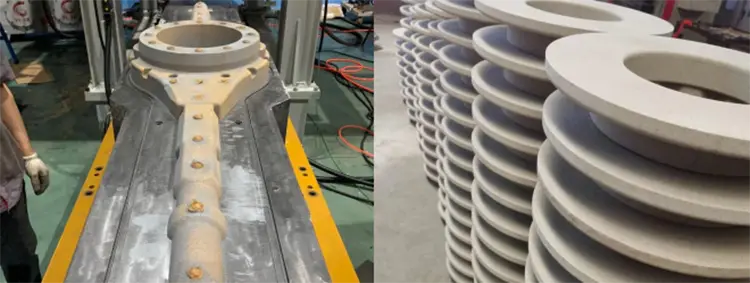

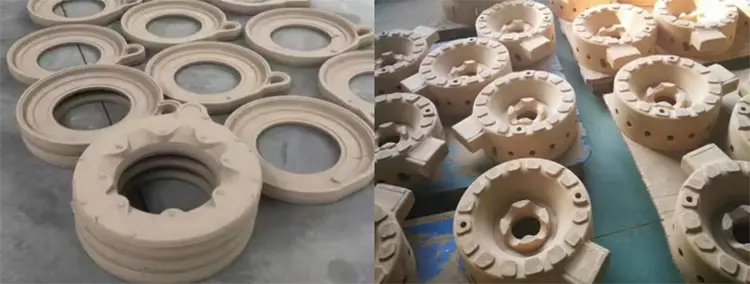

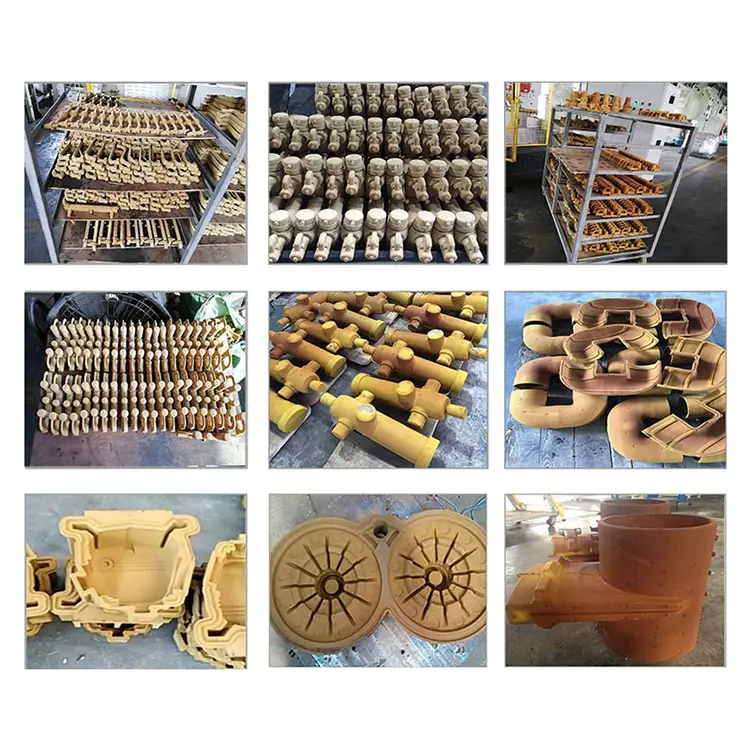

◆ Tampilan Produk Mold Sand [YL1080H-40A Cold inti. "Sampling inti ing njaba steer skid.

Core Prosedur Perangkat Lunak [Cold inti Peralatan. "Sampling inti ing njaba steer skid.

Entri jam cetakan ngisor → Mold nutup [Mudhunake Tekanan]

Scraping pasir (ngresiki wedhi) → Tekanan Sumbangan Udara → Injeksi Air Core → Molding Owah (Reset) Ukuran Sandum (Reset) / Kepala Injeksi Udara inti inti) → Ngilangi inti ing njaba mesin → Wektu Ngilangi Tenaga Tenan → ⒇ Mold Suda Reset ing ngisor

◆ Konfigurasi Peralatan [inti kadhemen YL1080H-40A. "Sampling inti ing njaba steer skid.

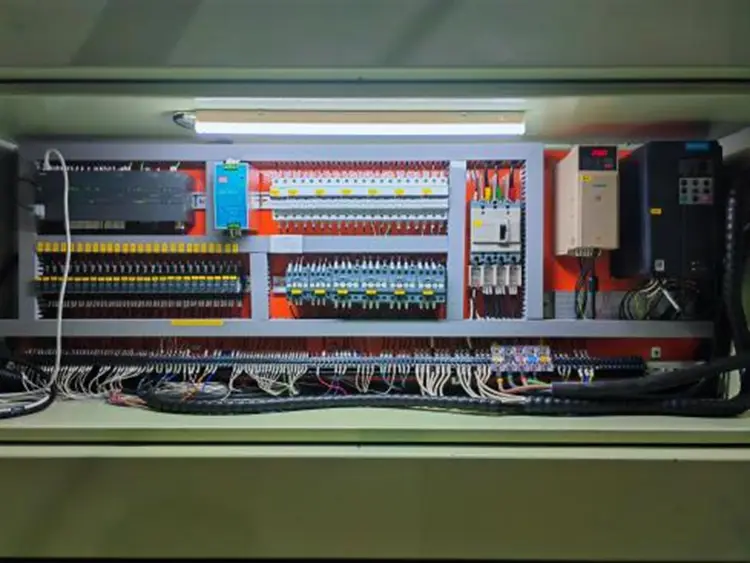

1. Sistem Kontrol Listrik: Sistem Kontrol Elektronik Operasi Elektronik Dhewe saka Jerman (layar tutul lan pilihan pamisah program)

Tombol Swien Seri High-End Switch [Tombol Start, Switch Rotary Gear]

2. Sistem Hydraulic: Cepet Servision Huichuan Servision Sistem Hidraulik, Taiwan Merek Hidrolik Komponen

3. Sistem pneumatik: Sistem pneumatik Taiwan airac presisi Taiwan airac [silinder. Katup elektromagnetik. Prosesor Sumber Air

4. Sistem atomisasi: Sistem Perawatan Atomatis Smc Prepisi Attomisasi SMC. Komponen pneumatik smc

5. Peralatan listrik listrik sing kurang-voltase: peralatan listrik listrik snyder. Swara jarak Omron. Switch daya Taiwan Mingwei

5. Kontrol safety: bagean obah pambukaan lan nutup tutup dilengkapi langsir cahya sing induktif

6. Sistem pelumas: bagean obah utama lan tutup tutup dilengkapi sistem pelumas injeksi injeksi injeksi minyak otomatis

7. Tampilan tekanan: tekanan tumindak lan tekanan toto wedhi ditampilake kanthi mandiri

8 .. Tampilan Peralatan: Lapahan Lapisan lan Manggang Varnish. Perawatan permukaan cat dhuwur ing dhuwur

◇ Konfigurasi rinci:

[1] PLC Sentuh Screen: Siemens, Saksa

[2] Prosesor Pusat Program: Siemens, Jerman

[3] Push-Button Switch: Siemens, Saksa

[4] AC contactor: Schneider

[5] Relay: Schneider

[6] Jarak Ngalih Omron

[7] Ngalih sumber daya: Mingwei, Taiwan

◆ Fitur utama lan Keuntungan saka Peralatan [Cold YL1080H-40A. "Sampling inti ing njaba steer skid.

◇ Stabilitas lan stabil: Struktur sekaligus mesin penembak inti YL1080h-40a nganggo prinsip desain mekanik sing penting lan stabilitas, kanthi proses manufaktur sing apik banget lan ketat. Iki nggunakake peralatan pangolahan presisi tliti kanthi dhuwur, lan struktur bagean obah kasebut tepat. Struktur mesin kabeh stabil lan awet nganti suwe.

Sandblasting apik banget: Mesin Sandblasting YL1080H-40A Fitur metode sandblasting sing apik banget, ngandelake tekanan sing ditahan saka peralatan

Prinsip wedhi lan efek gravitasi alami wedhi resin; Cetakan kasebut dilengkapi metode exhaust kanthi cepet lan lancar ing telung sisi bebarengan. Proses nggawe inti bisa ngisi rongga cetakan ing wektu paling cendhak. Intine wedhi rapet, kebak lancar, lan ngasilake inti.

◇ Cerdas lan efisien: Mesin motret penembak yl1080h-40a duwe otomatis automation sing dhuwur. Iki dilengkapi pandhuan linear sing tepat kanggo mbusak inten saka cetakan ngisor, nggawe inti inti gampang gampang lan gampang otomatis. Iki ngidini wong kanggo ngoperasikake macem-macem mesin, njamin stabilitas, lancipen, efisiensi lan safety.

Tingkatan Hasil Tingkat: Mesin motret penembak YL1080h-40a nampilake metode shooting pasir sing apik banget, struktur pencerahan dhuwur, dimensi pasir, lan intine pasir dhuwur kanthi tingkat asil sing dhuwur. Bisa kanthi efektif ngontrol sangu mesin casting.

Proteksi lingkungan dhuwur-dhuwur: mesin cetakan injeksi injeksi injeksi injeksi injeksi yl1080h-40a nganggo standar perlindungan lingkungan kanggo mesin casting. Sajrone proses desain peralatan, syarat perlindungan lingkungan sing dhuwur kanggo ngrokok lan bledug sajrone proses produksi lengkap lan dianggep kanthi tliti. Kumelun lan bledug digabung kanthi seragam kanggo perawatan, lan mesin casting lingkungan dhuwur sing dirancang kanthi efektif nambah lingkungan bengkel casing.

◇ Apik lan awet: Proses desain saka mesin penembak inti YL1080h-40a wis rampung kanthi nggunakake layanan layanan. Komponen sing beda diprodhuksi kanthi standar sing dhuwur lan bahan sing cukup adhedhasar syarat panggunaan. Keperluan perawatan panas lan rincian penampilan ditangani kanthi apik, mesthekake yen peralatan bisa njaga tliti nganti suwe, tetep stabil, lan duwe rincian sing apik.

◇ Bahan sing ditrapake: Nembak wedhi garing [wedhi resin sing garing)

◆ Peralatan Operasi:

(1) Priksa apa pipa intake pipa lan pasokan listrik (telung tahap 380v, 50Hz) wis nyambung.

(2) Copot bledug ing peralatan sawise nginstal. Alat lan sundri liyane.

⑶ Apa peralatan kasebut ana ing posisi wiwitan nalika jamur dibukak kanggo njamin keamanan para operator kasebut.

⑷ Instal cetakan (inti kothak) ing mesin; Ing kahanan apa wae, sadurunge mbukak katup udara (nyediakake hawa menyang peralatan), rod instalasi kudu di-push menyang papan ing antarane mesin sing bisa ditindakake lan nyebabake keamanan.

⑸ Tutup switch daya utama lan kabeh ngalih sirkuit kontrol, lan priksa lampu kerja. Priksa manawa lampu sinyal tenaga ing panel kontrol normal.

(6) Bukak katup intake utama lan priksa manawa tekanan udara ing pipa udara ana ing sawetara normal 6 nganti 7kpa.

Ngalih mode operasi mesin menyang mode manual lan debug kanthi manual apa saben bagean mesin sing mlaku kanthi lancar lan biasane.

Apa tumindak cetakan lan nutup moldur lancar utawa ora, nyetel wektu mbukak lan nutup wektu miturut karakteristik cetakan

② Priksa manawa tumindak advance lan mundur saka modul gabungan lancar. Setel wektu sing cukup lan mundur adhedhasar lelungan modul

③ Apa tumindak lan tumindak mundur saka sirah njupuk wedhi lancar utawa ora, nyetel wektu reti lan mundur maneh miturut stroke sirahe pasir

④ Apa operasi sandblasting normal utawa ora, nyetel wektu sandblisting sing cukup miturut ciri-ciri cetakan kanggo karya sandblasting

⑤ Apa kethek sirah injeksi pasir wis digunakake kanthi bener ing 8 nganti 10 detik kanggo wektu kesel banget

⑥ Apa tumindak lan tumindak mundur saka cetakan ngisor lan ora, nyetel wektu reti lan mundur kanthi adves miturut stroke saka cetakan ngisor

⑦ Priksa manawa tumindak ejector normal lan inti mlaku kanthi bener. Setel wektu ejector inti sing cukup miturut karakteristik cetakan

√ Ngalih mode Operasi kanggo operasi siji, lan mesin kanthi otomatis siklus lan mbukak kaping pirang-pirang tanpa beban. Priksa manawa kabeh tumindak mesin kasebut diselarasake, kanthi tertib, stabil lan lancar.

◆ Pancegiutions sajrone proses operasi:

Sadurunge tes test, perlu mbusak bledug ing mesin lan ngresiki alat utawa lebu liyane sing ditinggalake kanggo nyegah kesalahan sajrone operasi.

Sadurunge miwiti operasi, perlu kanggo mriksa kahanan kanthi ati-ati saka bolt ing kabeh bagean mesin lan mesthekake yen wis dikencengi.

Sadurunge miwiti operasi, priksa manawa kabeh bagean sing obah ana ing posisi normal.

⑷ Ing kasus gagal mesin, kudu langsung mandheg, tombol mandeg dipencet, sumber daya lan gas sing dipotong, lan pangopènan sing ditindakake. ⑸ Sampeyan kerep mriksa apa sendi sircuit listrik longgar lan apa komponen mesin rusak.

(6) Non-profesional ora diidini mbukak kabinet kontrol listrik utawa nyelehake barang-barang sing ana ing njero.

Siji kudu ngalami latihan lan wis kenal karo struktur mesin, prinsip kerja lan aturan operasi sadurunge diidini. Ora ana wong liya sing diidini ngoperasikake mesin kasebut.

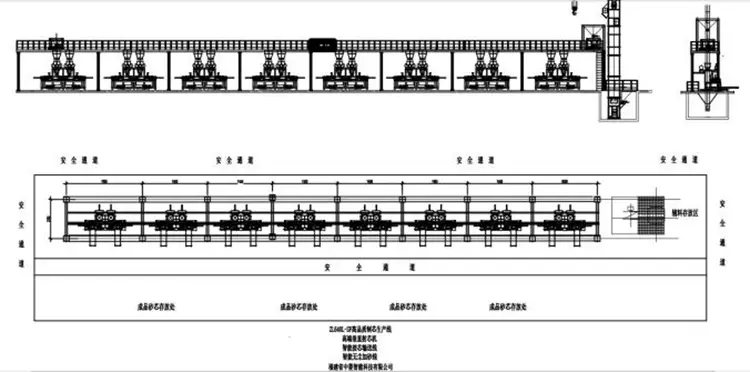

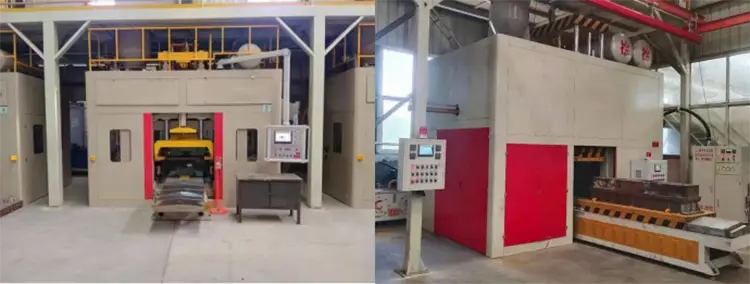

◆ Tingkat Maju Vertikal Tingkat Maju Tinggi:

Fitur cilik:

① Mesin dhuwur lan intelijen lan lingkungan lingkungan dhuwur. Panel kabeh nggabungake ngrokok lan fungsine bledug.

√ Sambungan inti terus cerdas kanggo sabuk conveyor. Peralatan kasebut duwe otomatis otomatis. Simpen Buruh

③ Elevator + tliti track cerdas sensitif pasir. Bengkel kasebut efisien, trep lan resik

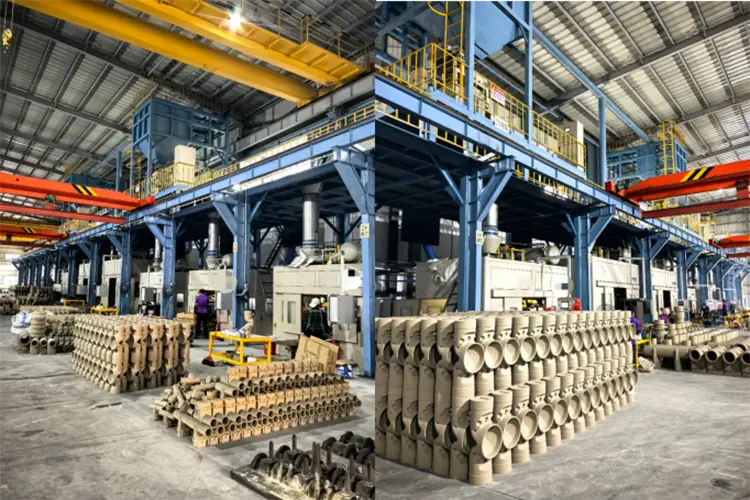

④ Sistem pangayoman lingkungan sakabèhé kanggo nggawe bengkel nggawe inti. Ngilangi udud sing dhuwur lan bledug. Standar Perlindungan Lingkungan Lingkungan

⑤ Data lan output data inti. Kelingan digitisasi saka manufaktur chip. Manajemen basis informasi.
